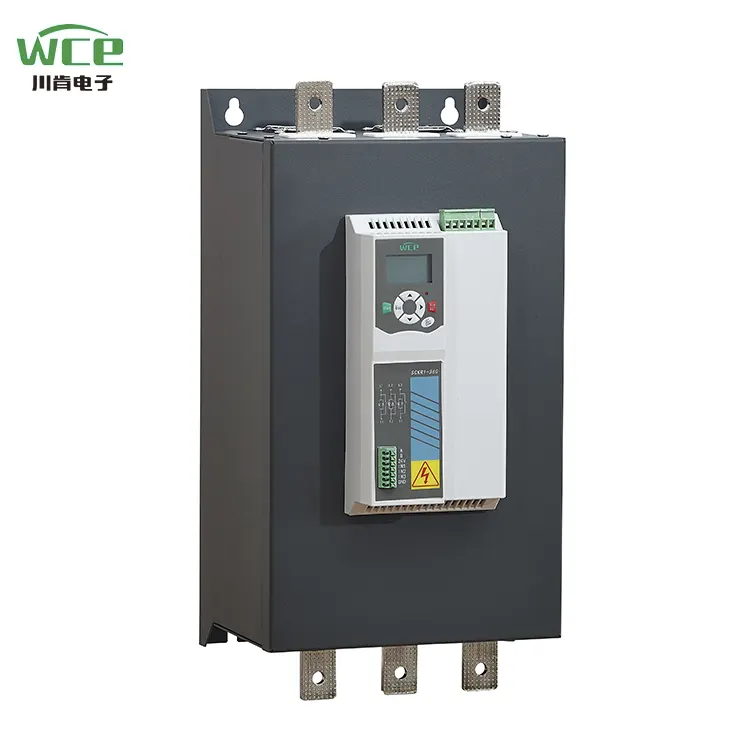

110kW Thổ Nhĩ Kỳ được xây dựng trong Bypass Soft Starter

Tương tác thông minh và hoạt động thuận tiện: Bộ khởi động mềm 360 series được trang bị màn hình hiển thị tinh thể lỏng LCD. Thiết kế giao diện rất đơn giản và trực quan, và trải nghiệm hoạt động trơn tru và thuận tiện. Hệ thống được trang bị các chức năng hiển thị bằng cả tiếng Trung và tiếng Anh và hỗ trợ tùy chỉnh các ngôn ngữ quốc gia cụ thể, đáp ứng đầy đủ nhu cầu của người dùng ở các khu vực khác nhau.

Kiểm soát thông minh đa truyền thông và thông minh từ xa: Nó được trang bị chức năng truyền thông Modbus 485 tiêu chuẩn và cũng hỗ trợ các phương thức giao tiếp tùy chỉnh như Giao thức Siemens Profibus và ứng dụng điện thoại di động, giúp người dùng đạt được sự gỡ lỗi từ xa và kiểm soát chính xác hiệu quả và phá vỡ các giới hạn không gian.

Hiệu suất vượt trội và độ bền lâu dài: Được trang bị một bộ tiếp xúc DC tùy chỉnh hoàn toàn mới, so với các bộ tiếp xúc AC thông thường, hiệu suất của nó được cải thiện 3 lần, nhiệt giảm 2,6 lần, an toàn được tăng cường 25%, hiệu suất tiết kiệm năng lượng đạt 20%và tuổi thọ của dịch vụ vượt quá 100.000 lần, cung cấp bảo đảm đáng tin cậy cho hoạt động ổn định của thiết bị.

Phản biến nhiệt hiệu quả và hoạt động ổn định: Được trang bị quạt DC tốc độ cao 24V và thiết kế phân tán nhiệt toàn diện 360 °, nó cung cấp lực gió mạnh, đảm bảo thiết bị duy trì trạng thái tản nhiệt tốt và hiệu suất ổn định trong suốt hoạt động.

Hợp tác sâu sắc và nâng cấp chất lượng: Chúng tôi đã đạt được sự hợp tác sâu sắc với Hubei Taiji, một công ty niêm yết trong nước, và các mô -đun và thyristor được thông qua, khác với các mô -đun chung trên thị trường. Điều này giúp tăng cường đáng kể khả năng tải và đặt nền tảng vững chắc cho hoạt động hiệu quả của thiết bị.

Thiết kế hợp lý, tiết kiệm chi phí:Không cần phải cài đặt các bộ tiếp xúc bên ngoài, tiết kiệm hiệu quả không gian cài đặt, giảm chi phí cáp, đơn giản hóa quá trình cài đặt và cài đặt thuận tiện hơn và nhanh hơn.

Thiết kế nhân hóa, cài đặt không lo lắng: Nó áp dụng một ổ cắm đầu cuối điều khiển loại báo chí, đơn giản và thuận tiện để cài đặt và vận hành. Chỉ cần nhấn thiết bị đầu cuối để hoàn thành hệ thống dây điện, sau đó nhả nó để sửa dây, điều này giúp cải thiện đáng kể hiệu quả lắp đặt.

Kiểm tra mô phỏng, xác minh đáng tin cậy: Nó được trang bị chức năng mô phỏng hoạt động. Ngay cả khi mạch chính của bộ khởi động mềm không được kết nối với điện áp nguồn, nó có thể mô phỏng quá trình khởi động, chạy và dừng của động cơ, nhanh chóng xác nhận liệu trạng thái làm việc của các thành phần riêng của bộ khởi động mềm có bình thường hay không.

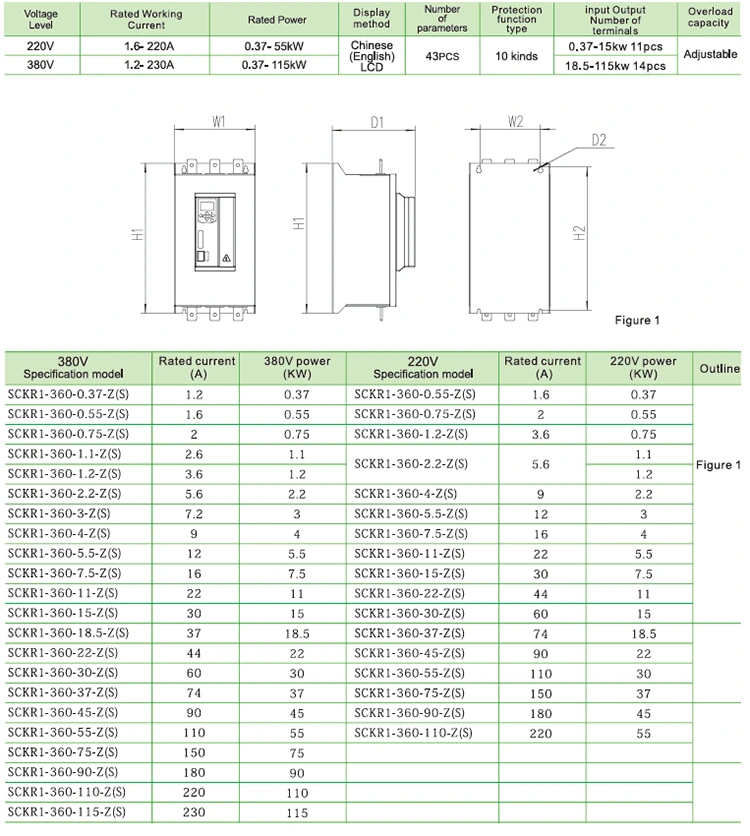

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm

1. Hàm giao tiếp

Đi kèm với Modbus RTU Communication, Profibus và Profinet Communication có thể được thêm vào bằng cách thêm thẻ mở rộng.

2, có thể là màn hình LCD bàn phím +4 dòng ngoài

Bàn phím có thể được chèn và gỡ bỏ nhanh chóng để đáp ứng nhu cầu của hoạt động từ xa.

3, Chức năng bảo vệ động cơ toàn diện hơn

Bảo vệ quá điện áp, bảo vệ dưới áp lực, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ quá tải, bảo vệ mất pha, đứt gãy, lỗi thyristor, mất cân bằng dòng điện ba pha, bảo vệ quá nhiệt, v.v.

4, Phạm vi điện áp nguồn điện rộng

Đáp ứng điện áp đầu vào nguồn chính của mục đích chung 220-380V.

5. Thiết bị đầu cuối có thể cắm

Một bộ các thiết bị đầu cuối giao tiếp, bốn nhóm đầu vào kỹ thuật số, một bộ đầu ra tương tự, hai bộ rơle có thể lập trình

◆ Cung cấp năng lượng ba pha: AC220V, AC380V ± 10%

◆ Xếp hạng hiện tại: 1.2a-230a,

◆ Động cơ áp dụng: Loại lồng sóc chung AC Động cơ không đồng bộ

◆ Chế độ khởi động: Điện áp, đường dốc hiện tại, mô -men xoắn

◆ Chế độ đỗ xe: Dừng mềm, dừng miễn phí Dừng phanh, dừng thích ứng.

◆ Đầu vào logic: Trở kháng 1.8kΩ, Power +24V

◆ Tần số bắt đầu: Nên bắt đầu không quá 10 lần mỗi giờ

◆ Cấp độ bảo vệ: IP20

◆ Chế độ làm mát: Làm mát không khí

◆ Chế độ cài đặt: treo tường

◆ Điều kiện môi trường: Độ cao vượt quá 2000 mét, công suất phải được giảm tương ứng và nhiệt độ môi trường nằm trong khoảng từ -10 đến +40 ° C

Độ ẩm tương ứng không vượt quá 95%(20 ℃ ± 5), không dễ cháy, nổ, khí ăn mòn, không có bụi dẫn điện, lắp đặt trong nhà, thông gió tốt, rung dưới 0,5g

Ứng dụng sản phẩm

Sản phẩm có thể được sử dụng trong các dịp như quạt, máy bơm nước, tưới đất nông nghiệp và vận chuyển băng chuyền ngang.

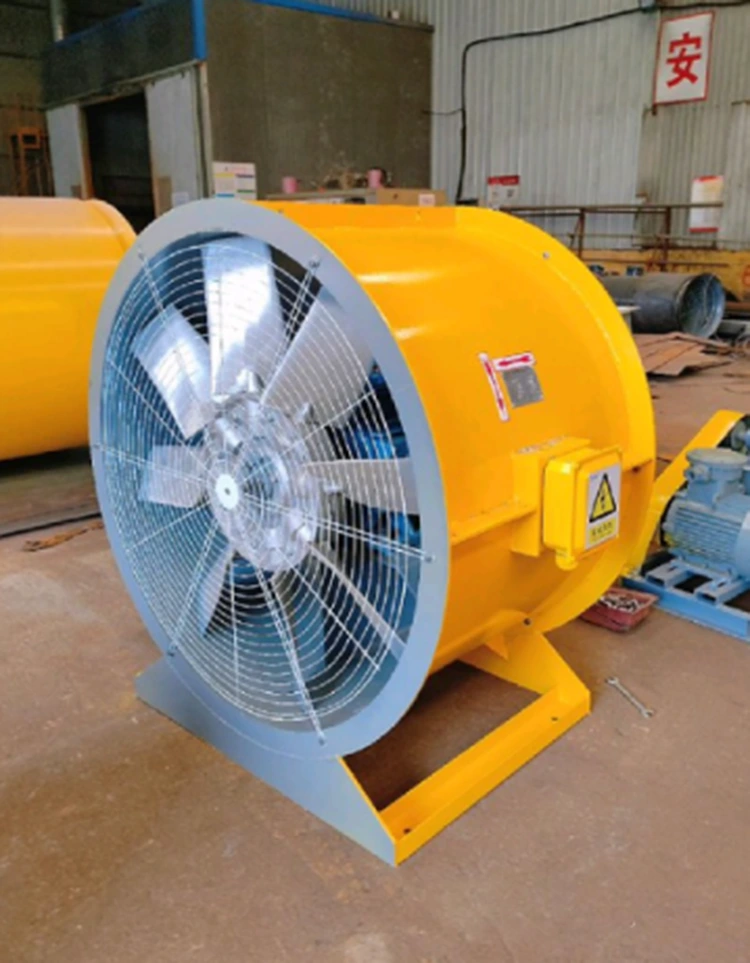

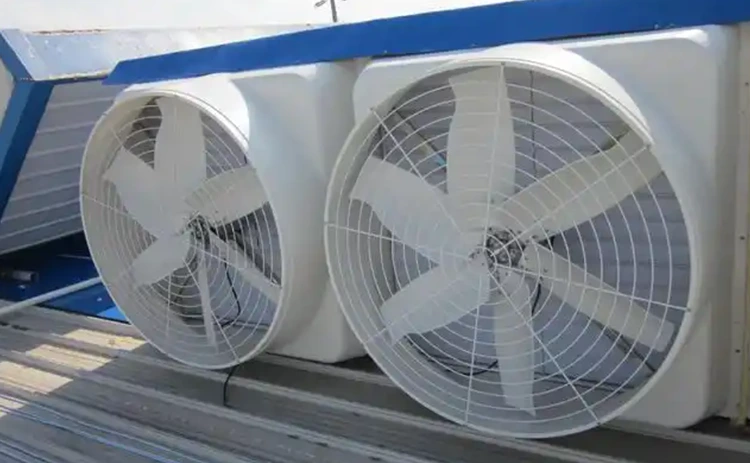

Người hâm mộ

Bộ khởi động mềm không chỉ làm giảm đáng kể ma sát và quán tính của quạt do quán tính lớn của lưỡi và cánh quạt, mà còn tránh được thiệt hại của vòng bi, thắt lưng, lưỡi và các bộ phận khác do mô -men xoắn tức thời quá mức. Các bộ khởi động mềm SCKR1-360 của WCE, với các thuật toán tương thích và tiết kiệm năng lượng cao, có thể bao gồm các nhu cầu đa dạng từ người hâm mộ nhỏ đến những người hâm mộ công nghiệp lớn, giúp các công ty đạt được sản xuất xanh và hiệu quả. Việc áp dụng bộ khởi động mềm trên quạt giải quyết hiệu quả các vấn đề về sốc hiện tại và cơ học bắt đầu cao, đặc biệt là cho kịch bản không yêu cầu điều chỉnh tốc độ nhưng cần bắt đầu và dừng lại nhẹ nhàng. Lựa chọn hợp lý và cài đặt tham số là chìa khóa, có thể cải thiện đáng kể độ tin cậy và kinh tế của hệ thống.

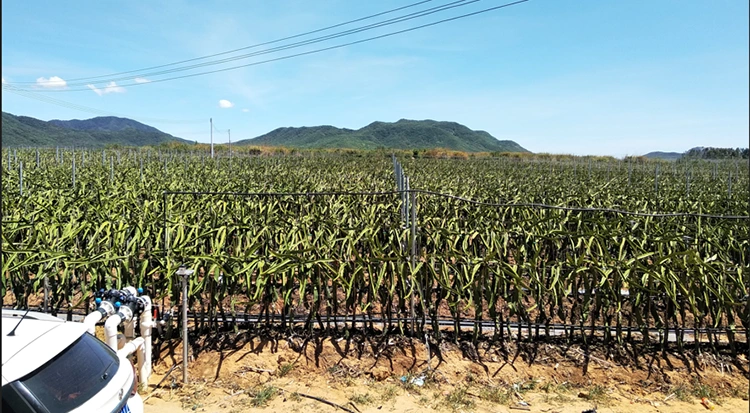

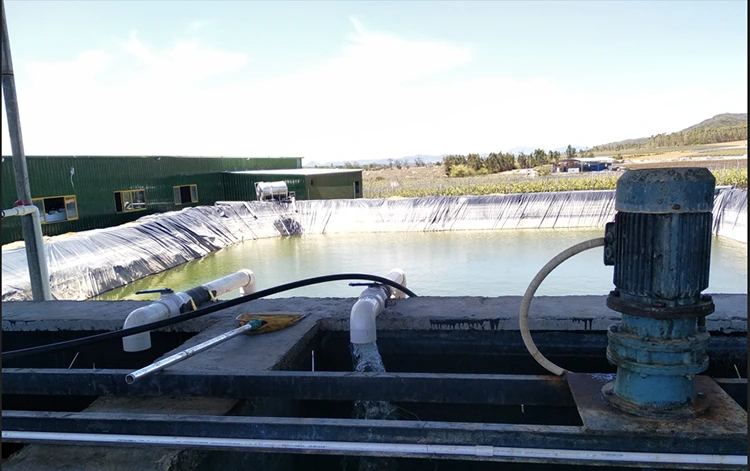

Thủy lợi hiện trường

So với bộ chuyển đổi tần số, bộ khởi động mềm có giá thấp hơn và phù hợp cho các kịch bản tưới mà không cần điều chỉnh tốc độ. Trong hệ thống tưới hiện trường, bộ khởi động mềm chủ yếu hoạt động trên động cơ không đồng bộ ba pha điều khiển bơm nước và áp dụng độ khởi động của độ dốc điện áp hoặc chế độ khởi động giới hạn hiện tại, do đó tốc độ động cơ tăng dần từ 0 đến tốc độ định mức, tránh dòng điện cao tức thời được tạo ra bởi sự khởi động trực tiếp truyền thống. Khi tắt, chức năng dừng mềm tùy chọn, bằng cách giảm điện áp tuyến tính để giảm tốc độ bơm, ức chế hiệu ứng búa nước. Bộ khởi động mềm giải quyết hiệu quả các vấn đề về tác động hiện tại cao, nồng độ ứng suất cơ học và hiệu ứng búa nước của động cơ bơm thông qua kiểm soát khởi động linh hoạt và nhiều cơ chế bảo vệ trong hệ thống tưới thực địa, và cải thiện đáng kể độ tin cậy và kinh tế của hệ thống.

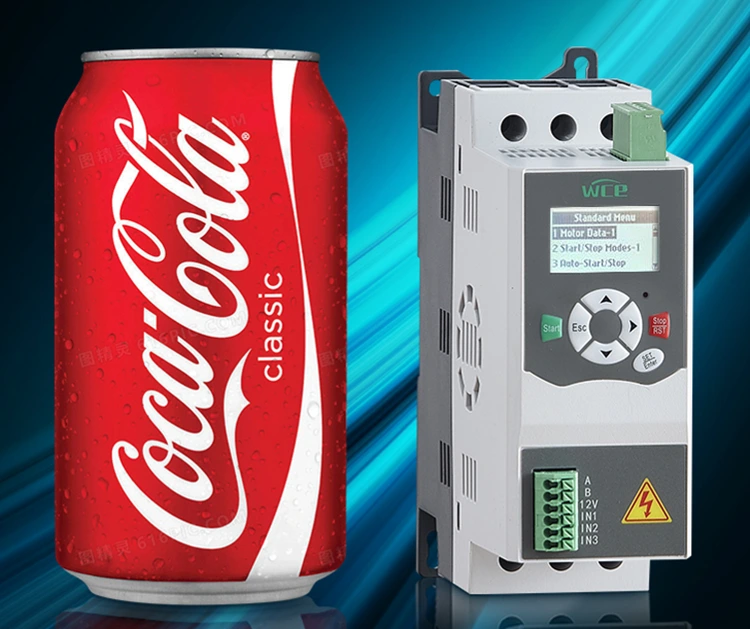

Với kích thước và âm lượng nhỏ hơn, nó có thể thay thế trực tiếp các công tắc tơ Star-Delta, lưu vật liệu và không gian.

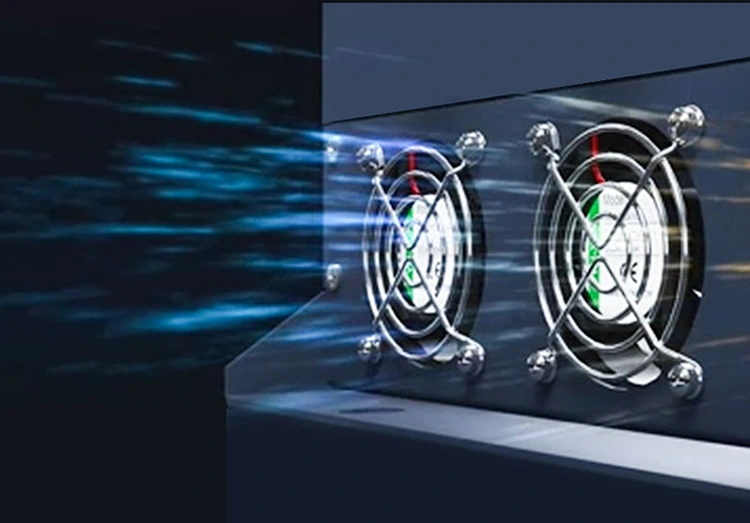

Thyristor với bộ khởi động mềm Bypass bên trong chỉ hoạt động trong quá trình khởi động và chuyển sang công tắc tơ trong quá trình hoạt động, vì vậy nó tạo ra ít nhiệt hơn. Tuy nhiên, chúng tôi vẫn cài đặt một quạt để làm mát công tắc tơ. Lắp một quạt để làm mát nó xuống. ALL18.5kW và các bộ khởi động mềm trên sê-ri trên360 được trang bị quạt DC tốc độ cao 24V, cung cấp sự phân tán nhiệt toàn diện 360 ° và lực gió mạnh hơn. Nó không chỉ làm giảm sự tắt máy bất ngờ do quá nóng, mà còn kéo dài đáng kể tuổi thọ của bộ khởi động mềm.

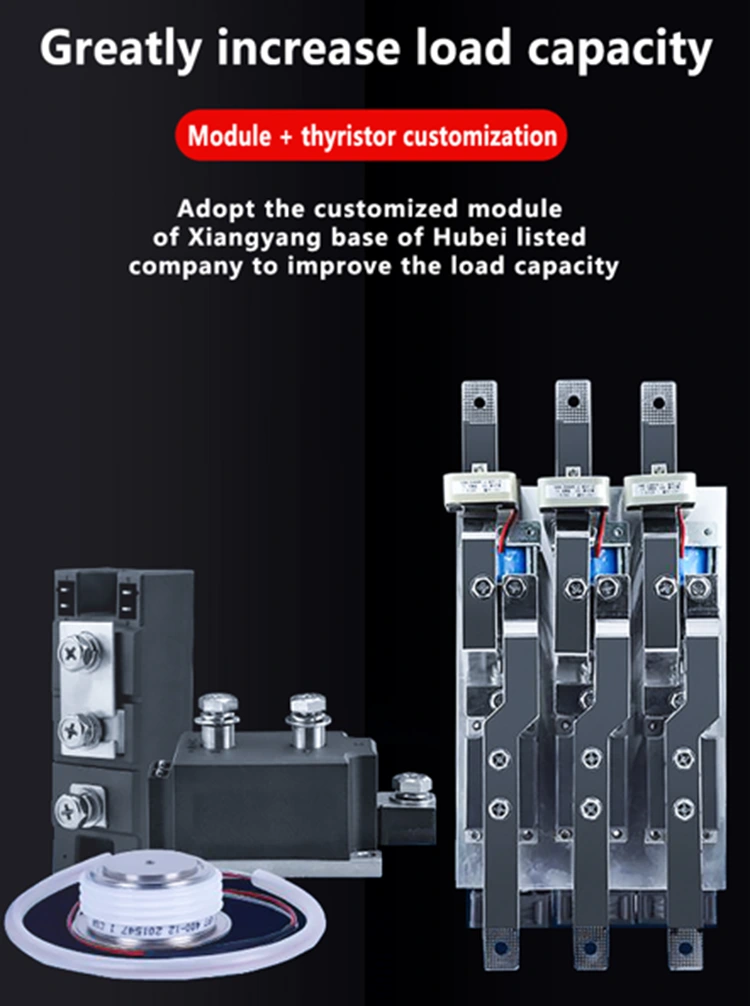

Chúng tôi có sự hợp tác sâu sắc với Hubei Taiji, một công ty niêm yết trong nước và sử dụng các mô -đun và thyristor tùy chỉnh, khác với các mô -đun chung được cung cấp trên thị trường, để cải thiện khả năng tải. DC Contactors của chúng tôi cũng được tùy chỉnh đặc biệt, tất cả đều có các liên hệ bạc. Bề mặt tiếp xúc của các liên hệ lớn hơn và có thể đạt được gần 100.000 lần đính hôn, làm tăng đáng kể tuổi thọ dịch vụ.

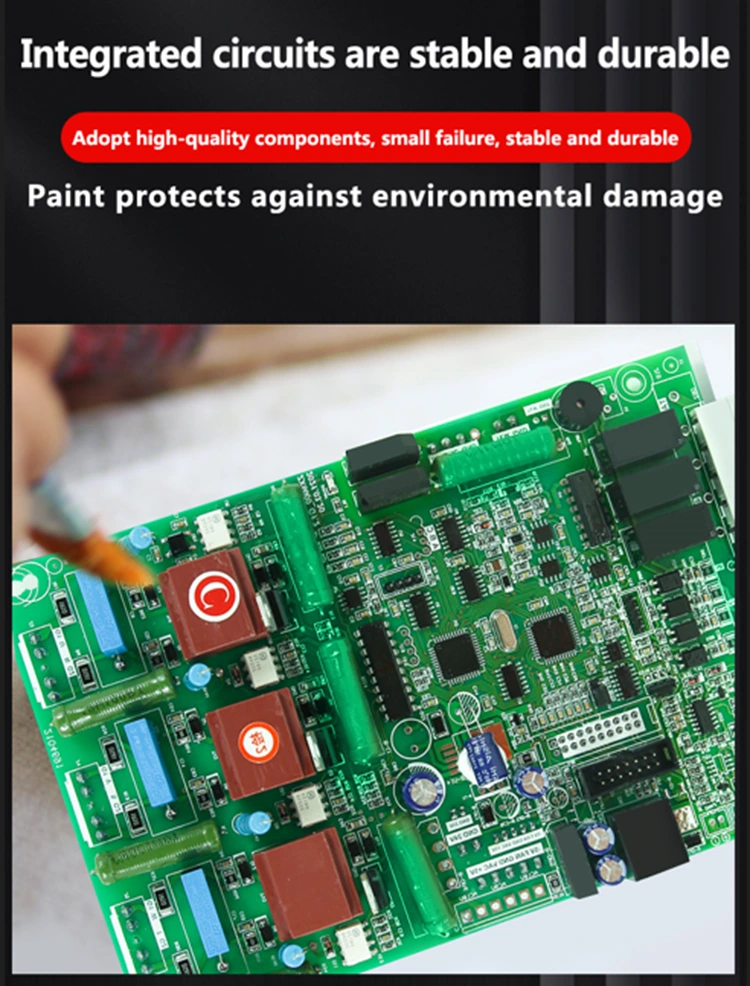

Mục đích chính của sơn bàn chải bảng mạch khởi động mềm (thường là ba lớp chống sơn, cách nhiệt hoặc lớp phủ chống ẩm) là để bảo vệ sự ổn định và tuổi thọ của bảng mạch trong môi trường làm việc phức tạp, để đảm bảo tuổi thọ của bảng điều khiển, tất cả chúng ta đều sử dụng các bản vá có độ ẩm cao, nhưng tất cả đều sử dụng máy bay. Tăng độ bền và an toàn.

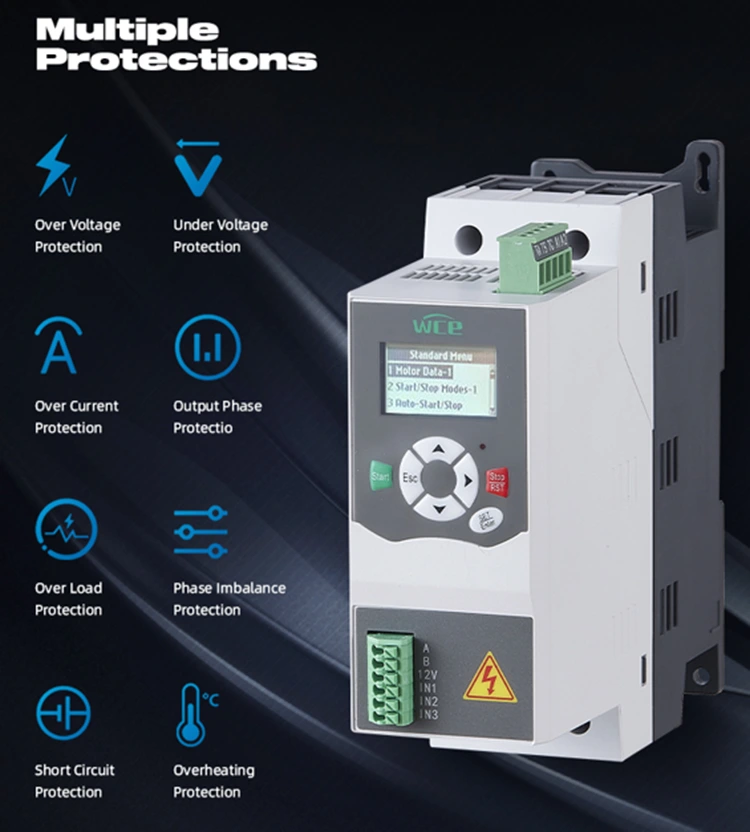

Nhiều chức năng bảo vệ: bảo vệ quá điện áp, bảo vệ quá điện áp, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ mất pha, bảo vệ mất cân bằng ba pha, v.v.

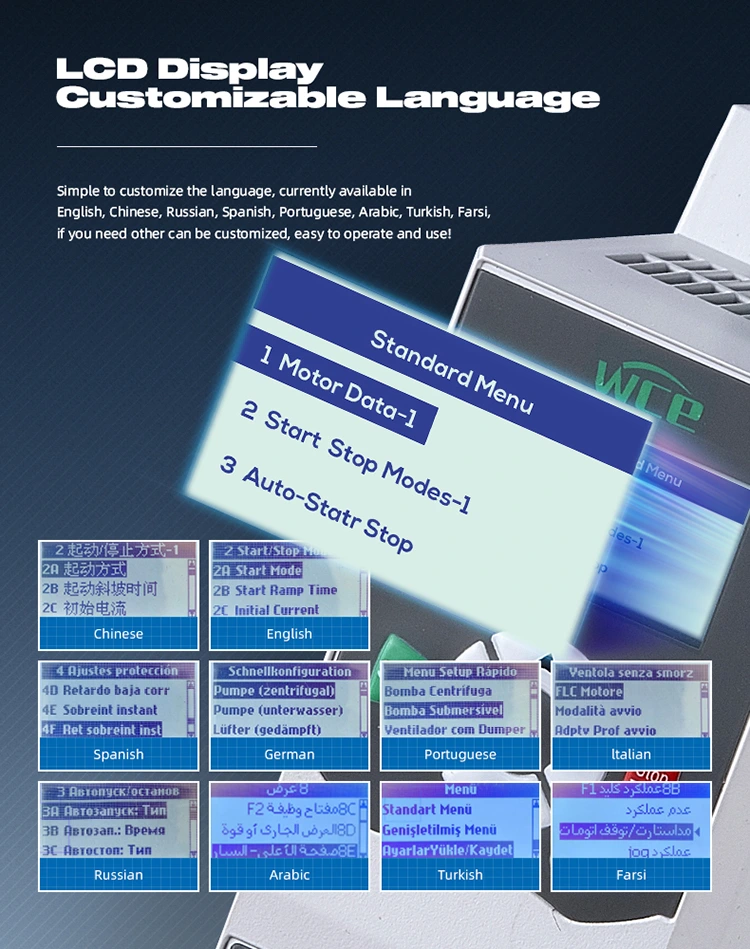

Màn hình bốn dòng LCD độ nét cao, dễ vận hành. Nó đi kèm với nhiều màn hình ngôn ngữ quốc gia và có thể được tùy chỉnh khi cần thiết.

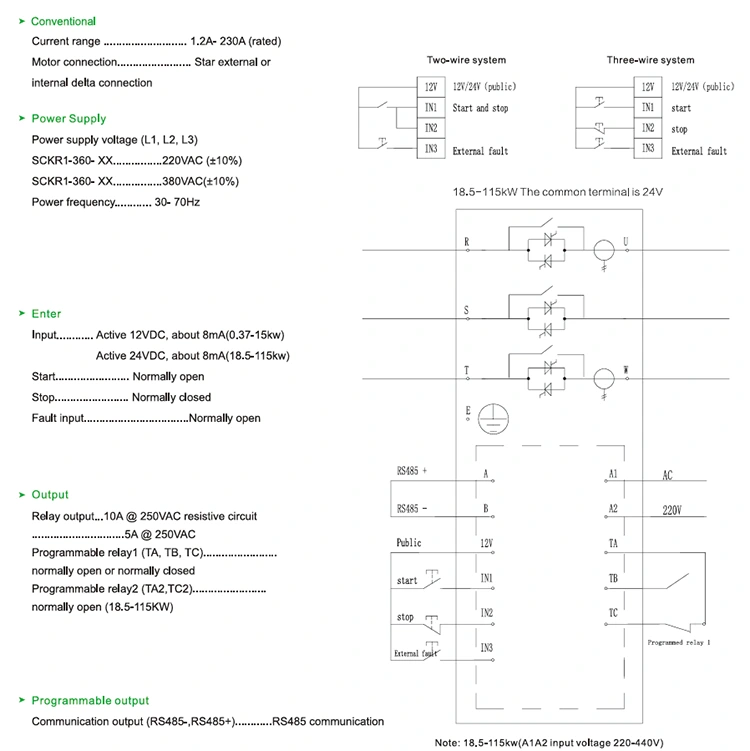

Sơ đồ nối dây khởi động mềm.
