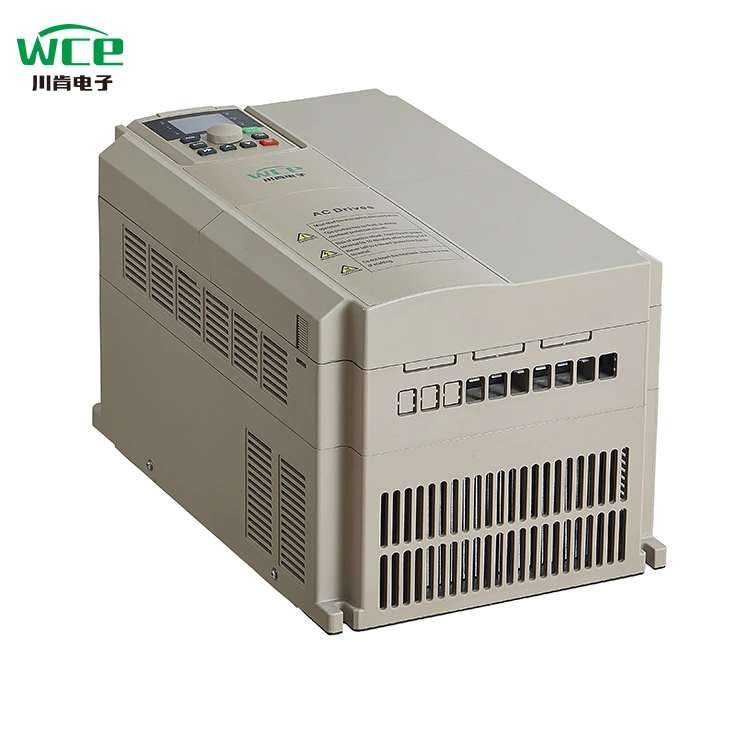

220V 380V 660V 18.5kW VFD

Các ổ đĩa SCK300 của WCE là các ổ đĩa đa chức năng hiệu suất cao được thiết kế để tự động hóa công nghiệp, được sử dụng rộng rãi trong quạt, máy bơm, băng tải, máy nghiền và thiết bị khác. Cốt lõi của nó áp dụng công nghệ điều khiển vector tiên tiến, có các đặc điểm của độ chính xác quy định tốc độ cao, tiết kiệm năng lượng và hiệu quả cao, hoạt động ổn định, v.v., và có thể đáp ứng nhu cầu của các kịch bản công nghiệp khác nhau. Chúng tôi cũng đã thực hiện các giải pháp tùy chỉnh cho tủ điều khiển biến tần máy nghiền di động, hoạt động hoàn hảo ở nhiều nơi trên cả nước.

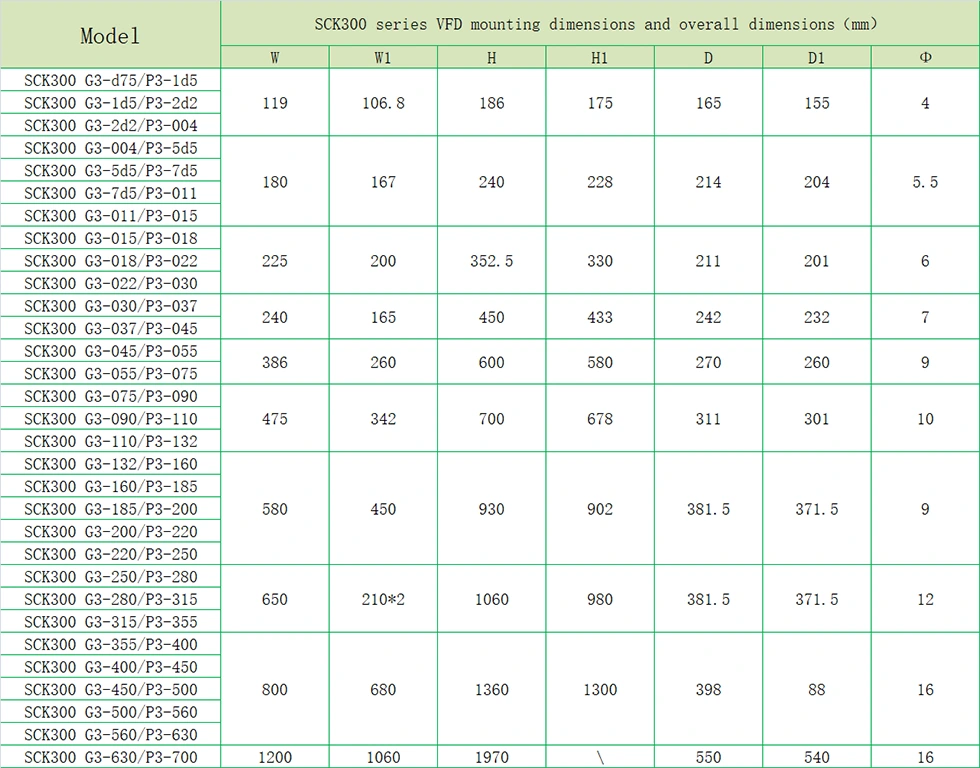

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm

● Các tính năng I/O.

◆ Phạm vi điện áp đầu vào: 220V/380V/660V ± 15%

◆ Phạm vi tần số đầu vào: 47 ~ 63Hz

◆ Phạm vi điện áp đầu ra: 0 ~ Điện áp đầu vào định mức

Phạm vi tần số đầu ra: 0 ~ 400Hz

● Các tính năng chức năng

◆ Chế độ cài đặt tần số: Cài đặt kỹ thuật số, cài đặt tương tự, cài đặt giao tiếp nối tiếp, đa tốc độ, cài đặt PID, v.v.

◆ Chức năng điều khiển PID

◆ Chức năng điều khiển đa tốc độ: Điều khiển tốc độ 16

◆ Chức năng điều khiển tần số xoay

◆ Lỗi nguồn tức thời mà không cần dừng chức năng

◆ Chức năng khóa nhanh/chạy bộ: Phím tắt đa chức năng được xác định tự do bởi người dùng

◆ Chức năng điều chỉnh điện áp tự động: Khi điện áp lưới điện thay đổi, nó có thể tự động giữ cho điện áp đầu ra không đổi

◆ Cung cấp tối đa 25 loại chức năng bảo vệ lỗi: trên dòng điện, điện áp, dưới điện áp, nhiệt độ quá, mất pha, quá tải và các chức năng bảo vệ khác

● Các tính năng giao diện ngoại vi

◆ Đầu vào kỹ thuật số có thể lập trình: 8 đầu vào

◆ Đầu vào tương tự có thể lập trình: AI1: 0 ~ 10V đầu vào, AI2: 0 ~ 10V hoặc 0 ~ 20MA đầu vào

◆ Đầu ra mở bộ sưu tập: 1 đầu ra

◆ Đầu ra rơle: 2 đầu ra

◆ Đầu ra tương tự: 2 đầu ra, 0/4 ~ 20mA hoặc 0 ~ 10V tương ứng

● Đặc điểm hiệu suất kỹ thuật

◆ Chế độ điều khiển: Không điều khiển vectơ PG, điều khiển V/F, điều khiển mô -men xoắn.

◆ Công suất quá tải: 150% hiện tại thập niên 60; Xếp hạng 180% hiện tại 10s

◆ Mô -men xoắn bắt đầu: Không có điều khiển vectơ PG: 0,5Hz/150% (SVC)

◆ Tỷ lệ tốc độ: Không có điều khiển vectơ PG: 1: 100

Ứng dụng sản phẩm

Các sản phẩm có thể được sử dụng trong khai thác, quạt, máy bơm, thiết bị năng lượng mới và các dịp khác.

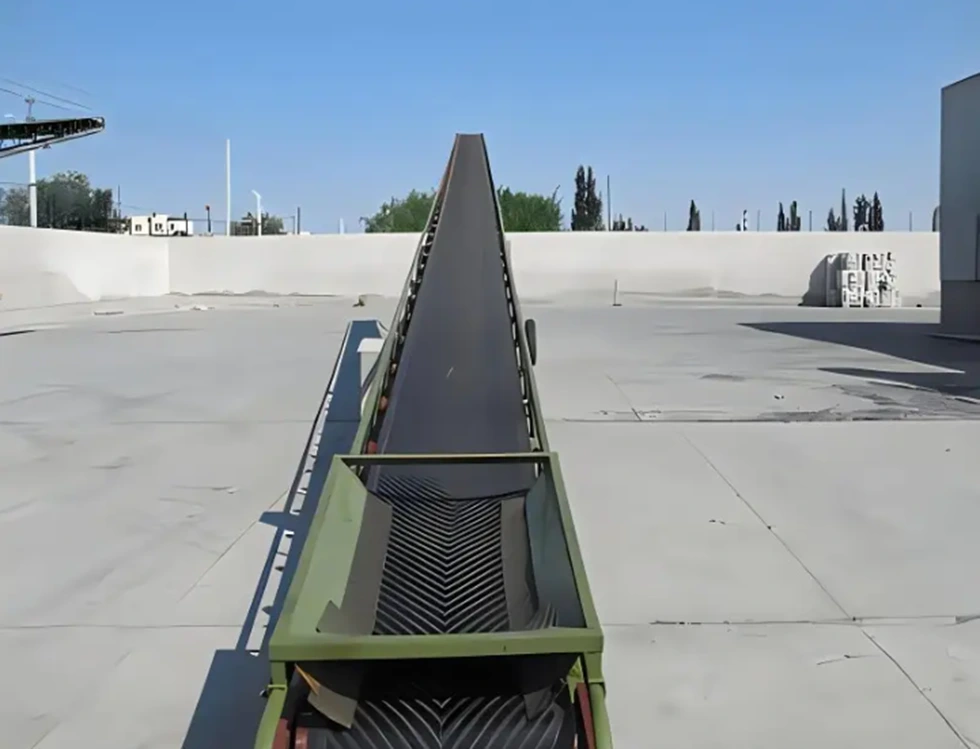

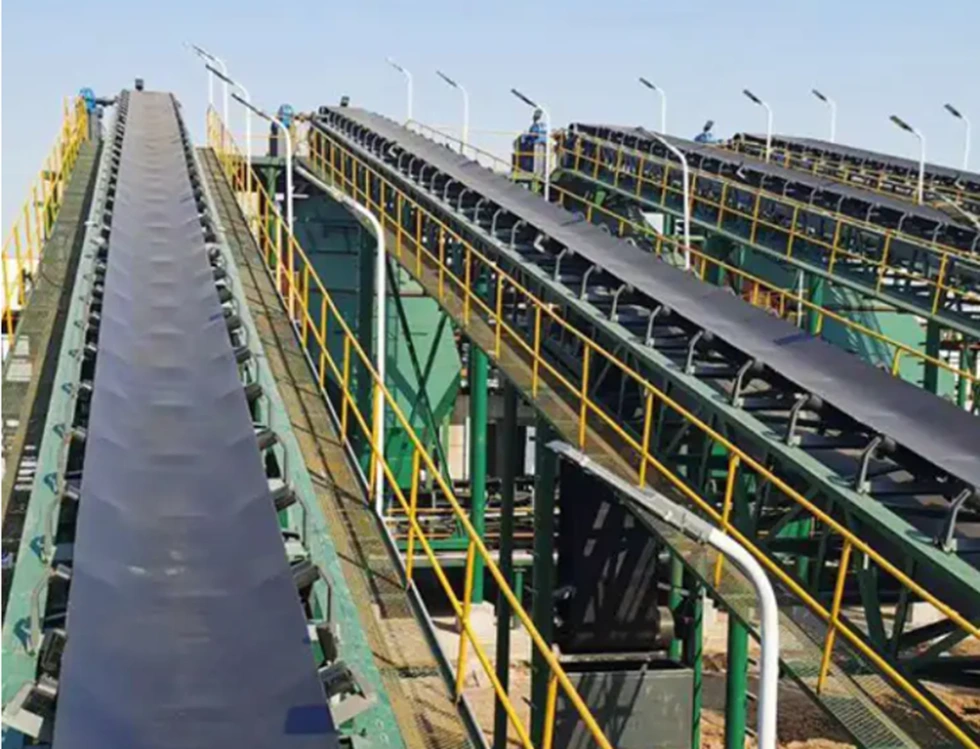

Băng tải, hàng hóa vận tải

Việc áp dụng bộ chuyển đổi tần số trong hệ thống băng tải là một trong những công nghệ chính để đạt được truyền và phân loại vật liệu hiệu quả và chính xác

1. Truyền vật liệu đa tốc độ

Kịch bản: Chuyển các gói có kích thước/trọng số khác nhau trong kho hậu cần

Nhận ra:

Nhiều bộ tham số tốc độ (chẳng hạn như 30Hz/50Hz/80Hz) được đặt trước và chuyển đổi bởi PLC hoặc HMI.

Kết hợp với cảm biến quang điện để phát hiện kích thước gói, tự động khớp với tốc độ (chống trượt tốc độ thấp, hiệu quả tốc độ cao nhỏ).

2. Định vị và sắp xếp chính xác

Kịch bản: Trung tâm phân loại Express chuyển hướng bưu kiện theo điểm đến

Nhận ra:

Phản hồi của bộ mã hóa + Điều khiển vòng kín của biến tần, độ chính xác định vị lên đến ± 1mm.

Khi gói đến cổng sắp xếp, biến tần thực hiện dừng cố định (DC phanh + di chuột tốc độ không) kết hợp với hành động của thanh đẩy/robot.

3. Kiểm soát hợp tác đồng bộ

Kịch bản: Truyền tải băng tải đa phân đoạn

Nhận ra:

Chế độ điều khiển chủ/nô lệ: Bộ chuyển đổi tần số chính gửi các hướng dẫn tần số và máy nô lệ đồng bộ theo thông qua modbus/tán.

Điều khiển Cascade: Băng tải phía sau nhanh hơn 5% so với mặt trước, tránh sự tích lũy của các mặt hàng.

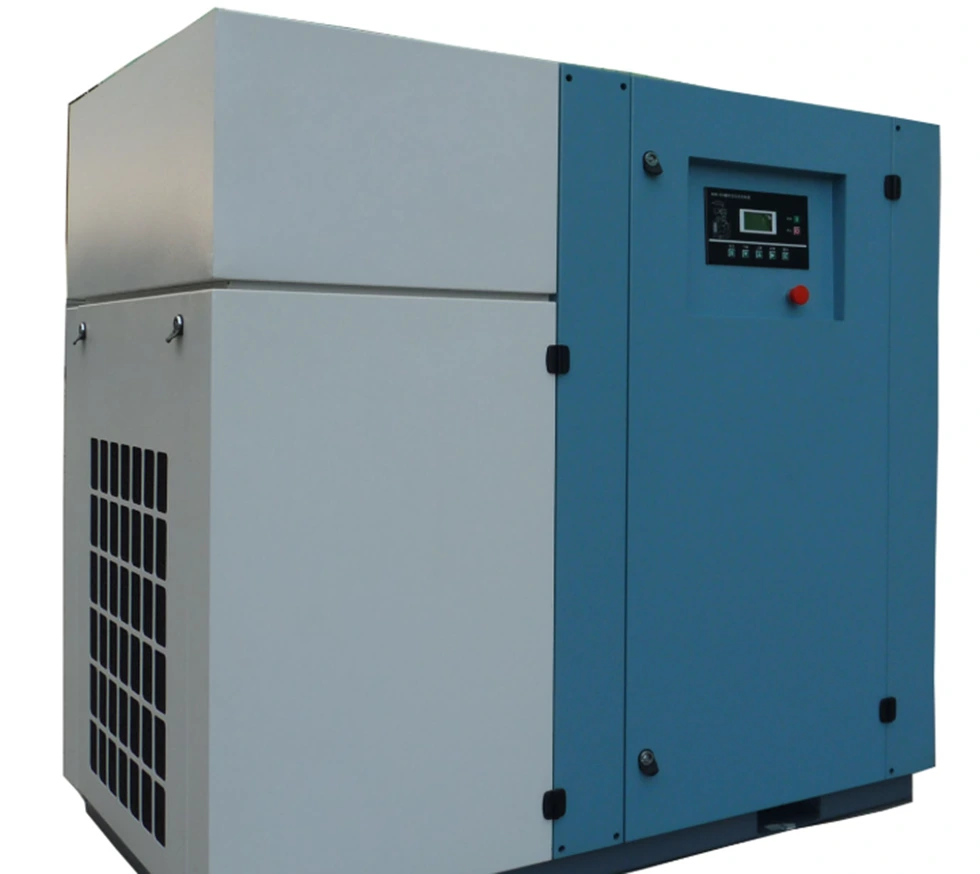

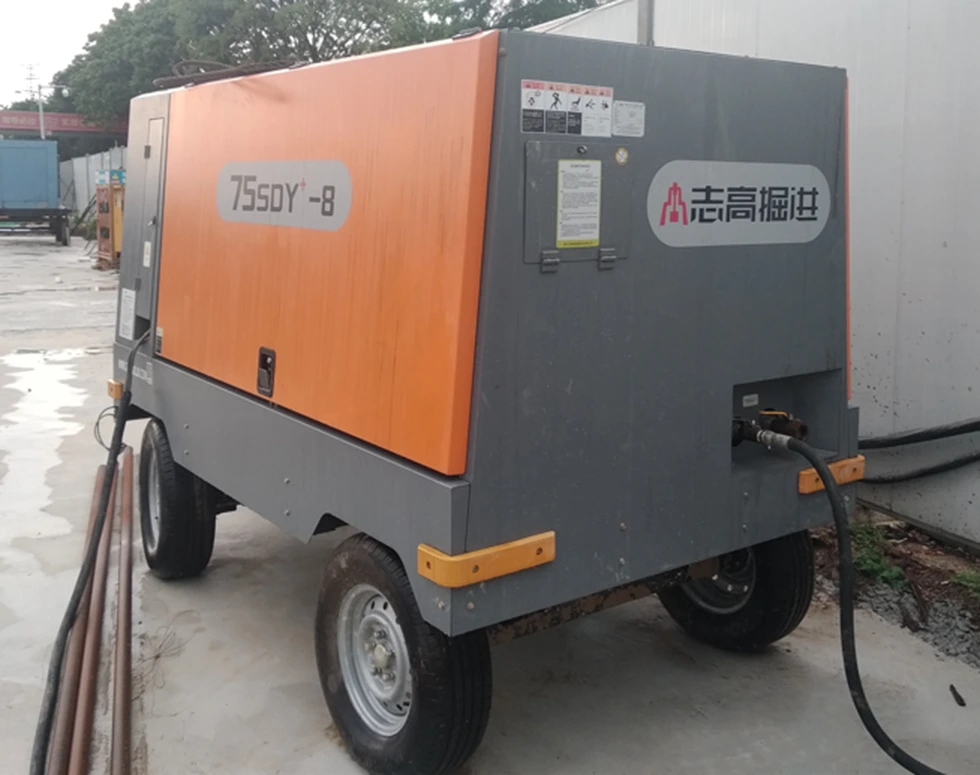

Máy nén khí

Biến tần máy nén khí là một biến tần đặc biệt phù hợp với tất cả các loại máy nén khí. Biến đổi tần số biến đổi của máy nén khí có thể làm cho áp suất cung cấp khí ổn định, thông qua bộ điều chỉnh áp suất, máy nén khí có thể tiếp tục hoạt động dưới giá trị áp suất đã đặt, áp suất ổn định và đáng tin cậy, và áp suất có thể được đặt và điều chỉnh bất cứ lúc nào. Động cơ để đạt được khởi động mềm, vòng đời dịch vụ máy nén và bảo trì sẽ được mở rộng rất nhiều. Khối lượng khí thải máy nén khí được điều khiển bởi tốc độ của máy nén khí, tấm van không khí trong xi lanh không còn được mở và đóng lại nhiều lần, và các điều kiện làm việc như ghế van và lò xo được cải thiện rất nhiều, giúp tránh được dòng chảy và tác động của nhiệt độ cao và khí cao, và khối lượng công việc bảo trì.

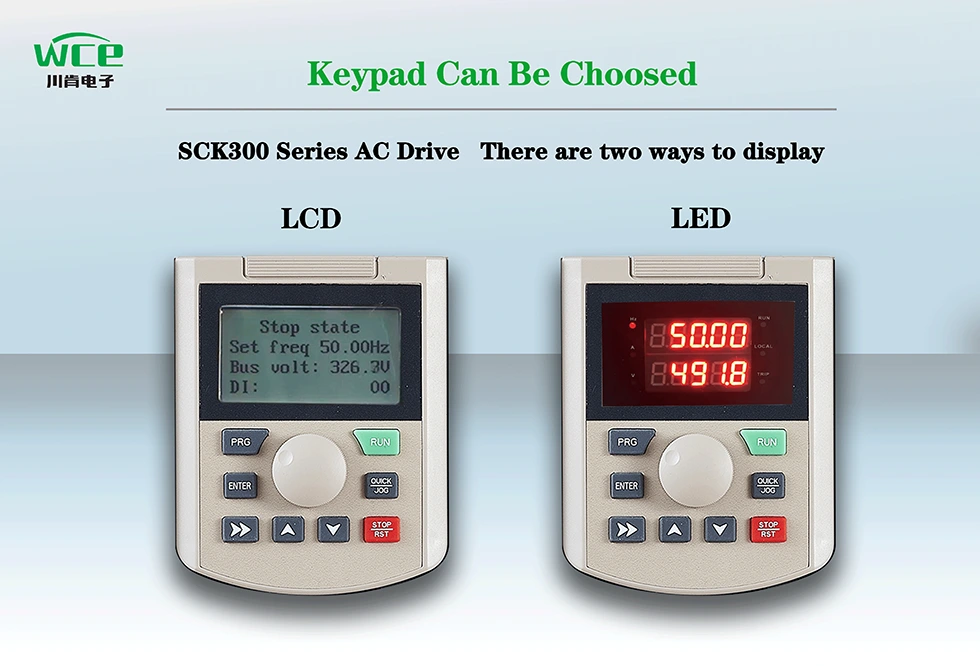

LCD hiển thị nhiều văn bản và đồ họa ngôn ngữ, số hiển thị LED, trực quan hơn, theo sở thích của bạn

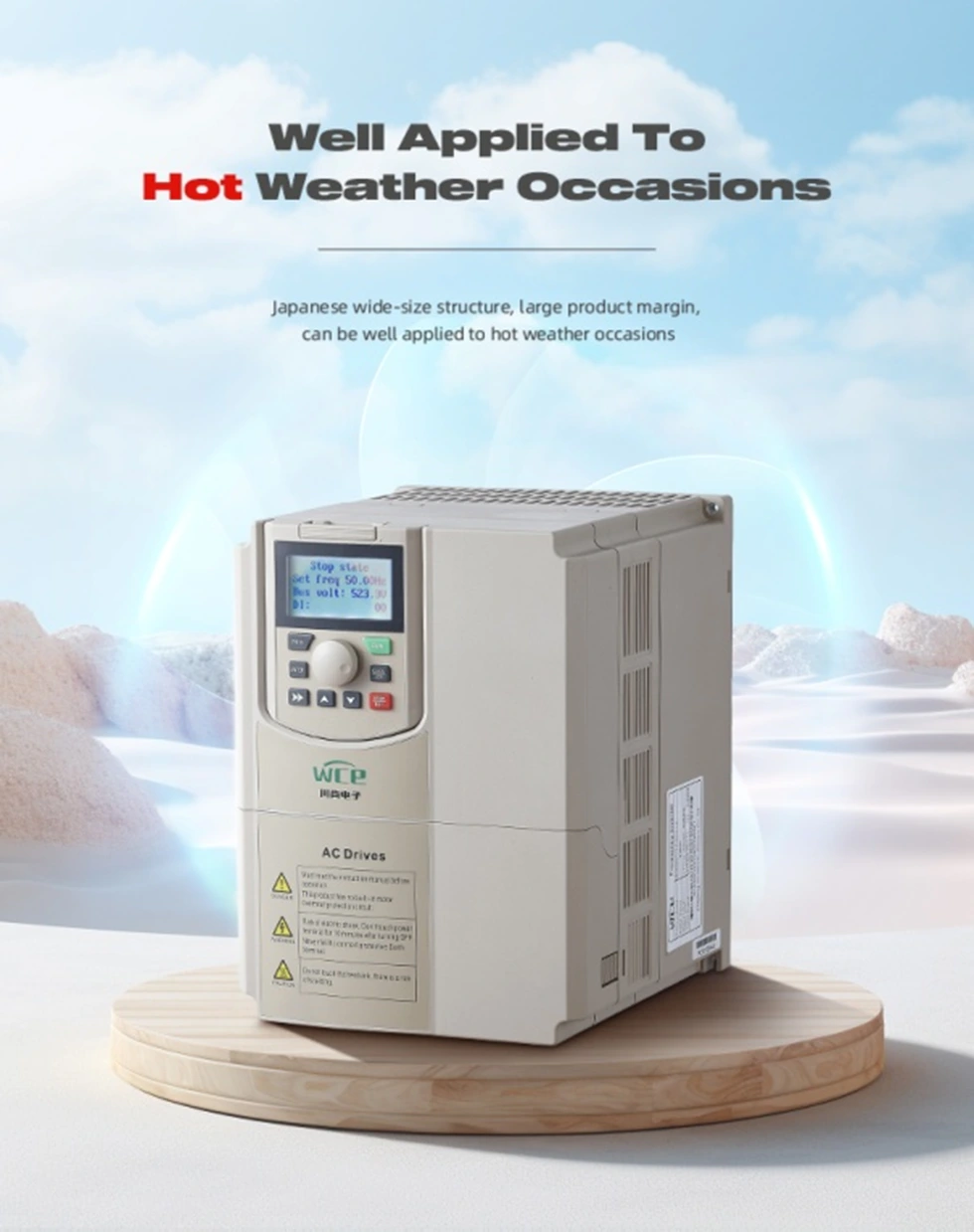

Khối lượng VFD là cấu trúc lớn, bộ tản nhiệt lớn hơn, tốc độ sử dụng sản phẩm, có thể hoạt động bình thường trong môi trường nóng như nhiệt đới.

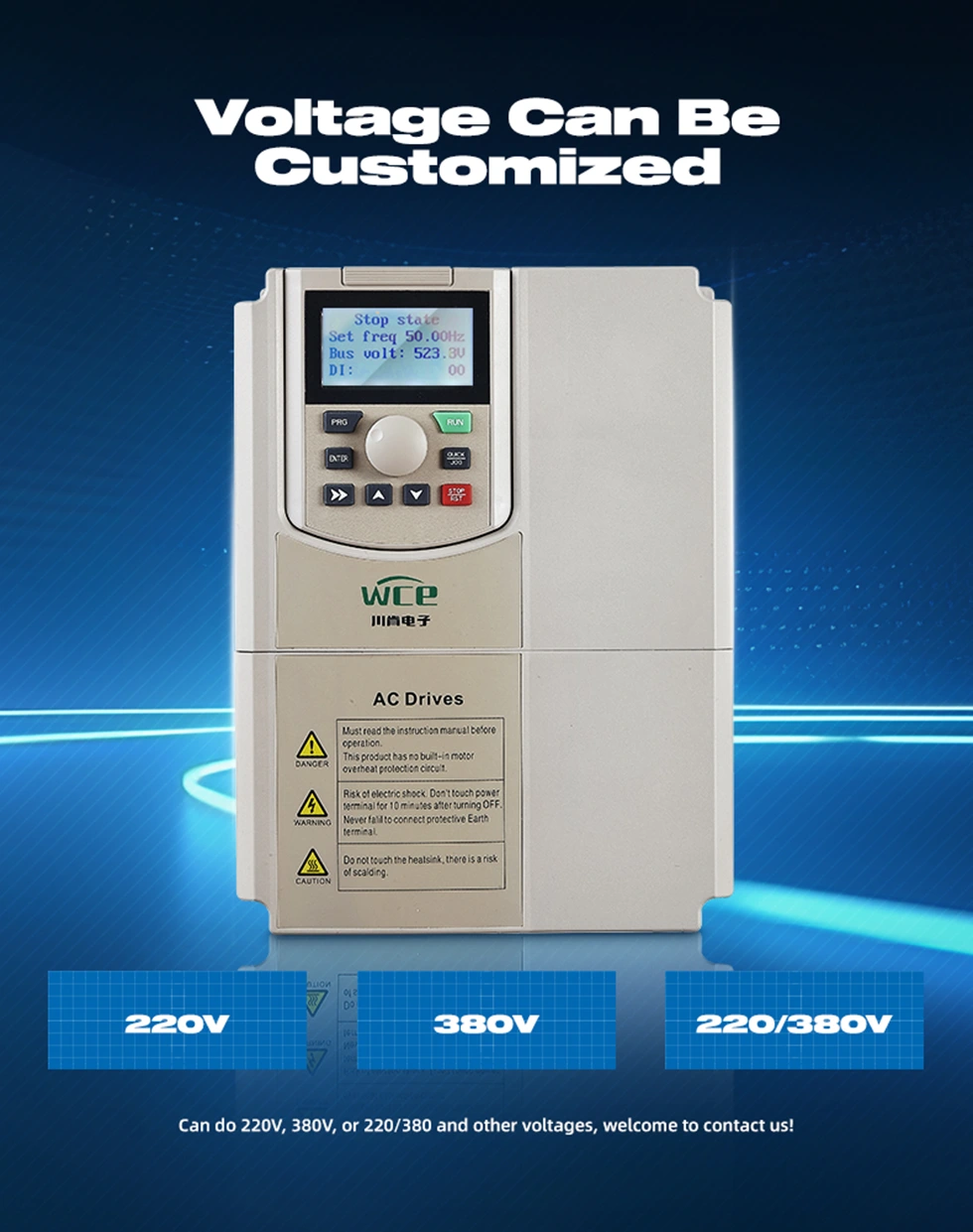

Các loại chế độ đầu vào và đầu ra khác nhau có thể được tùy chỉnh:

Đầu vào 1.3p 380V đến đầu ra 3P 380V.

2. Đầu vào 3P220V đến đầu ra 3P220V.

3. Đầu vào 3P660V đến đầu ra 3P660V.

4. Đầu vào 1P220V đến đầu ra 380V.

5. 1P220V Đầu vào đến đầu ra 3P220V.

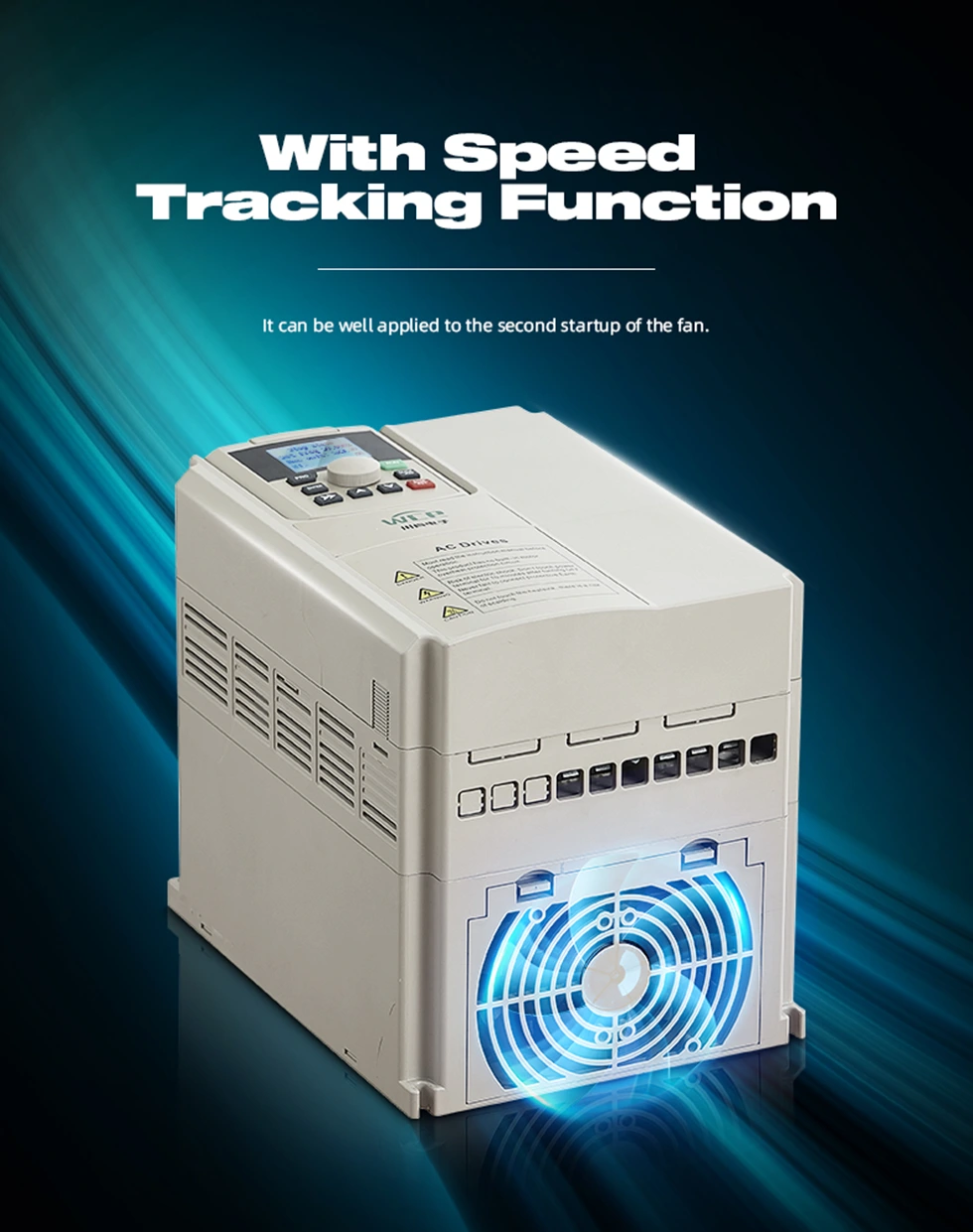

Với chức năng theo dõi tốc độ, có thể bắt đầu gấp đôi tốt hơn.

Nó đi kèm với truyền thông Modbus RTU và cũng có thể triển khai Modbus TCP, PRPFIBUS và Profinet bằng cách thêm thẻ mở rộng.

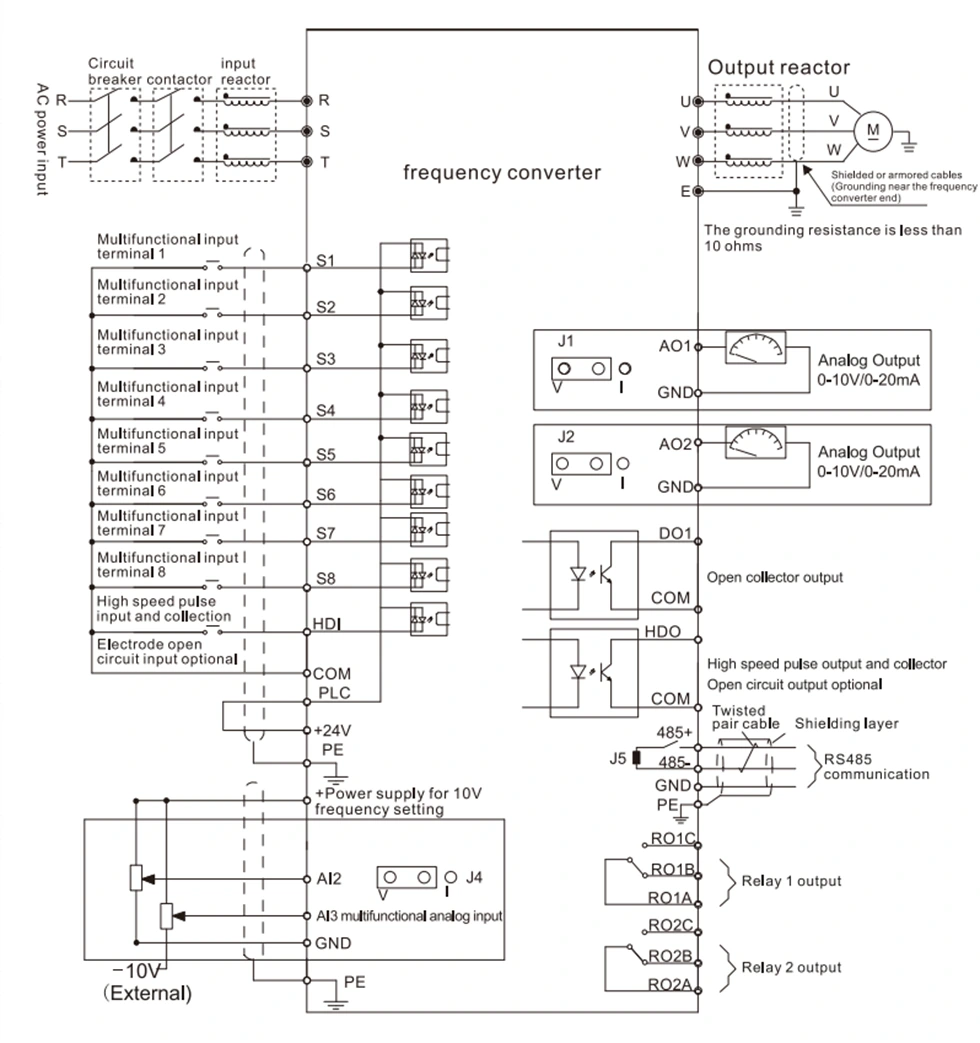

Sơ đồ dây VFD.
