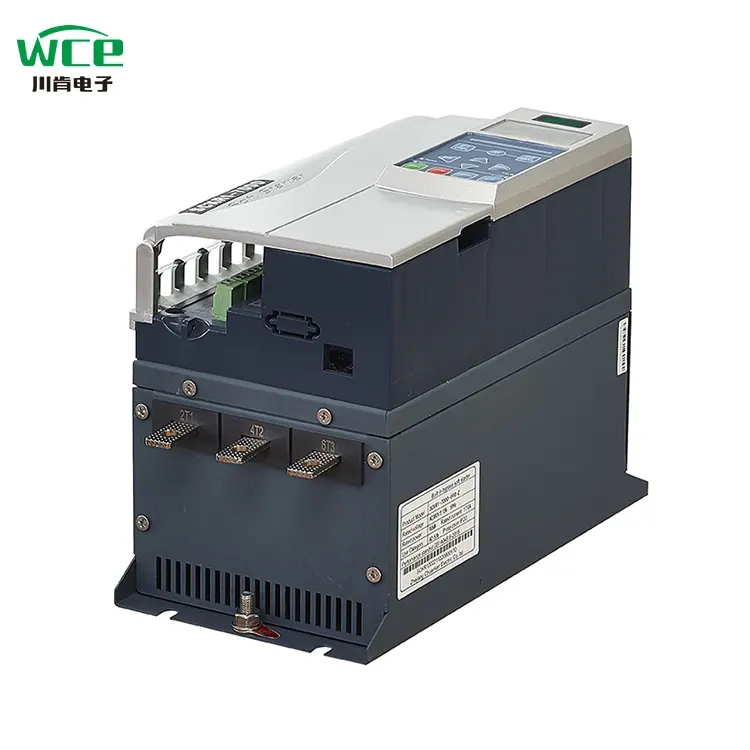

3 giai đoạn 480V được xây dựng trong Bypass Soft Starter 5.5-11kW

Tương tác thông minh và hoạt động thuận tiện: Các bộ khởi động mềm 7000 series được trang bị màn hình tinh thể lỏng LCD, có thiết kế giao diện đơn giản và trực quan và trải nghiệm hoạt động mượt mà và thuận tiện. Hệ thống được trang bị chức năng hiển thị 8 ngôn ngữ và hỗ trợ tùy chỉnh các ngôn ngữ quốc gia cụ thể, đáp ứng đầy đủ nhu cầu của người dùng ở các khu vực khác nhau.

Kiểm soát thông minh đa truyền thông và thông minh từ xa:Nó được trang bị chức năng truyền thông Modbus 485 tiêu chuẩn và cũng hỗ trợ các phương thức giao tiếp tùy chỉnh như Giao thức Siemens Profibus và ứng dụng điện thoại di động, giúp người dùng đạt được sự gỡ lỗi từ xa và kiểm soát chính xác hiệu quả và phá vỡ các giới hạn không gian.

Hiệu suất vượt trội và độ bền lâu dài: Được trang bị một bộ tiếp xúc DC tùy chỉnh hoàn toàn mới, so với các bộ tiếp xúc AC thông thường, hiệu suất của nó được cải thiện 3 lần, nhiệt giảm 2,6 lần, an toàn được tăng cường 25%, hiệu suất tiết kiệm năng lượng đạt 20%và tuổi thọ của dịch vụ vượt quá 100.000 lần, cung cấp bảo đảm đáng tin cậy cho hoạt động ổn định của thiết bị.

Phản biến nhiệt hiệu quả và hoạt động ổn định:Được trang bị quạt DC tốc độ cao 24V và thiết kế phân tán nhiệt toàn diện 360 °, nó cung cấp lực gió mạnh, đảm bảo thiết bị duy trì trạng thái tản nhiệt tốt và hiệu suất ổn định trong suốt hoạt động.

Hợp tác sâu sắc và nâng cấp chất lượng: Chúng tôi đã đạt được sự hợp tác sâu sắc với Hubei Taiji, một công ty niêm yết trong nước, và các mô -đun và thyristor được thông qua, khác với các mô -đun chung trên thị trường. Điều này giúp tăng cường đáng kể khả năng tải và đặt nền tảng vững chắc cho hoạt động hiệu quả của thiết bị.

Thiết kế hợp lý, tiết kiệm chi phí:Không cần phải cài đặt các bộ tiếp xúc bên ngoài, tiết kiệm hiệu quả không gian cài đặt, giảm chi phí cáp, đơn giản hóa quá trình cài đặt và cài đặt thuận tiện hơn và nhanh hơn.

Kiểm soát sáng tạo, Khởi đầu dễ dàng: So với các bộ khởi động mềm thông thường, một phương pháp điều khiển bắt đầu mô -men xoắn vuông mới đã được thêm vào, cung cấp mô -men xoắn khởi động lớn hơn, đạt được sự khởi đầu dễ dàng và mượt mà và thích ứng với các điều kiện làm việc phức tạp hơn.

Giám sát thời gian thực, đảm bảo an toàn:Được trang bị thiết bị đầu vào đầu vào PT100, nó có thể theo dõi nhiệt độ động cơ trong thời gian thực, nắm bắt kịp thời trạng thái hoạt động của động cơ, ngăn chặn các lỗi do nhiệt độ bất thường gây ra và đảm bảo hoạt động an toàn của động cơ.

Thiết kế nhân hóa, cài đặt không lo lắng: Nó áp dụng các khối đầu cuối điều khiển cắm và kéo, làm cho việc cài đặt và hoạt động đơn giản và thuận tiện. Chỉ cần rút phích cắm các khối thiết bị đầu cuối để hoàn thành hệ thống dây điện và sau đó thu hút chúng, điều này giúp cải thiện đáng kể hiệu quả lắp đặt.

Kiểm tra mô phỏng, xác minh đáng tin cậy: Nó được trang bị chức năng mô phỏng hoạt động. Ngay cả khi mạch chính của bộ khởi động mềm không được kết nối với điện áp nguồn, nó có thể mô phỏng quá trình khởi động, chạy và dừng của động cơ, nhanh chóng xác nhận liệu trạng thái làm việc của các thành phần riêng của bộ khởi động mềm có bình thường hay không.

Hỗ trợ khẩn cấp và hoạt động liên tục: Một chức năng bắt đầu khẩn cấp đã được thêm vào. Ngay cả trong trường hợp phân tích đột ngột một giai đoạn của thyristor, bộ khởi động mềm vẫn có thể duy trì hoạt động bình thường, đảm bảo hoạt động liên tục của thiết bị chính và giảm nguy cơ tắt máy.

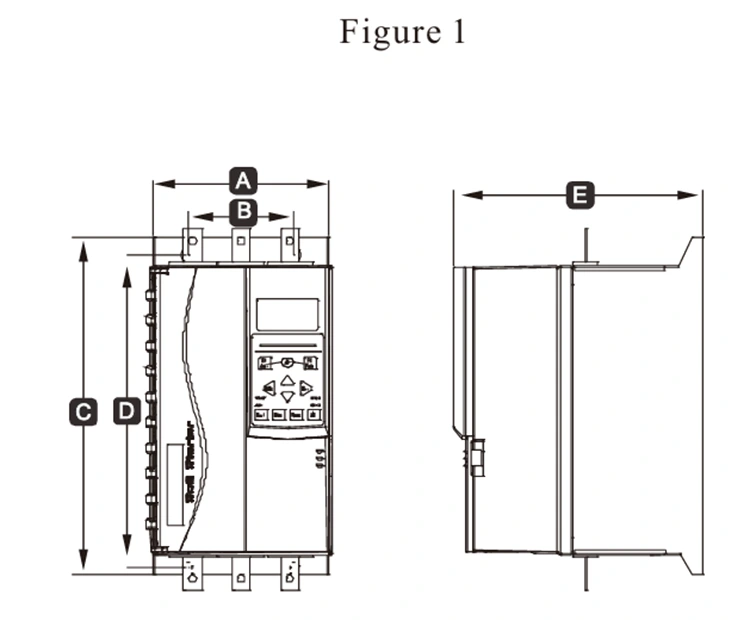

Tham số sản phẩm (đặc điểm kỹ thuật)

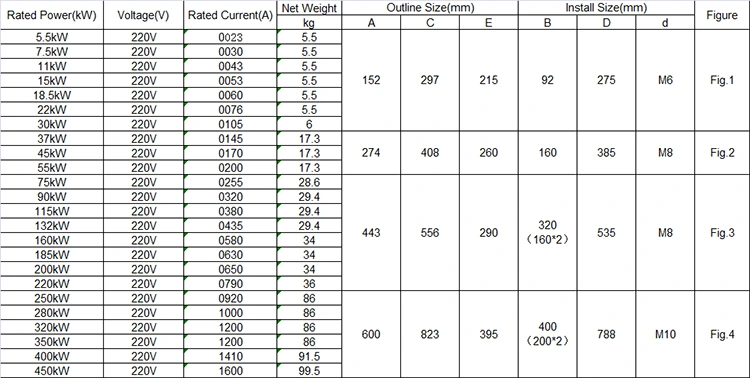

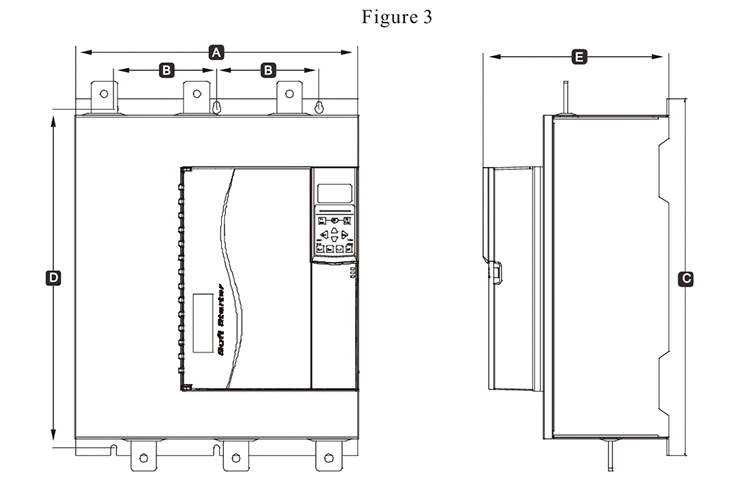

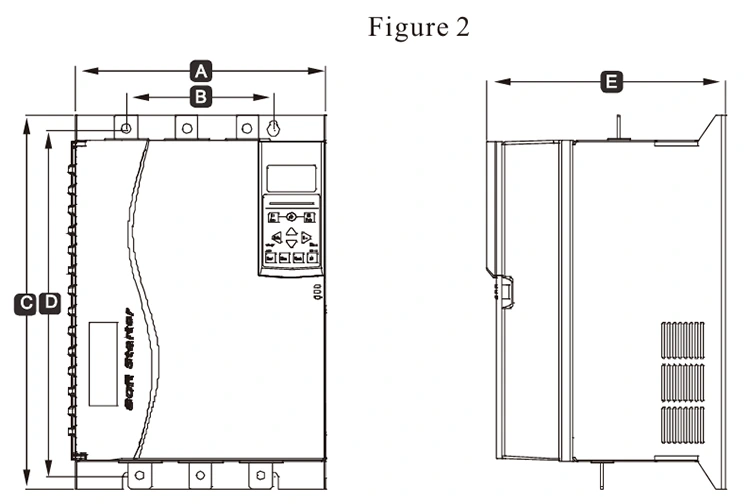

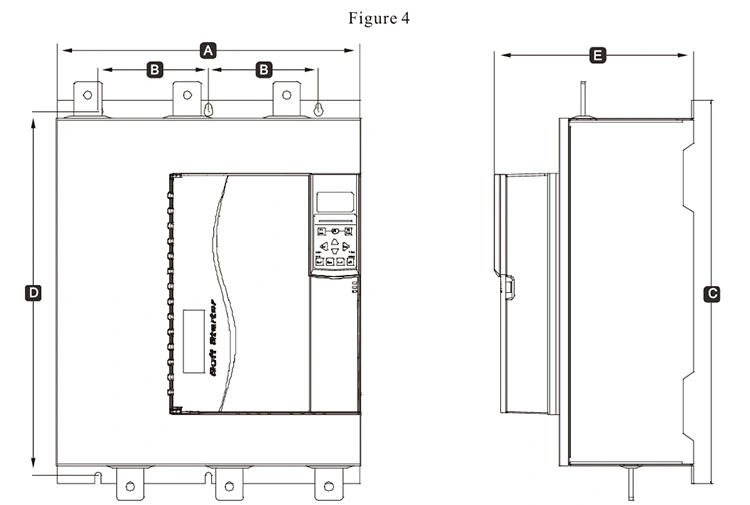

Kích thước, trọng lượng và dòng điện 220V

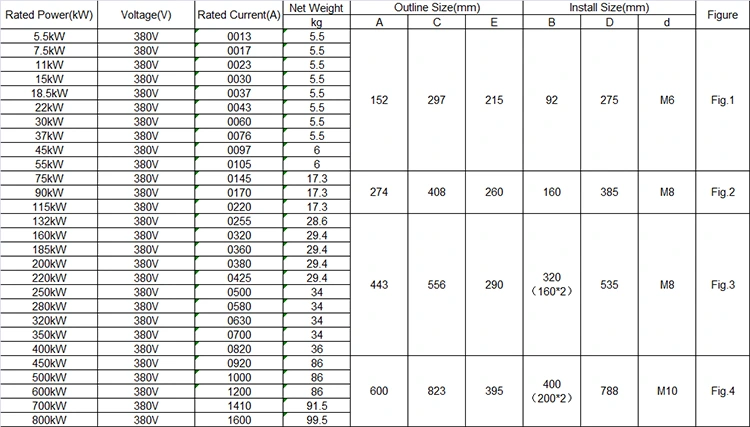

Kích thước, trọng lượng và dòng điện 380V

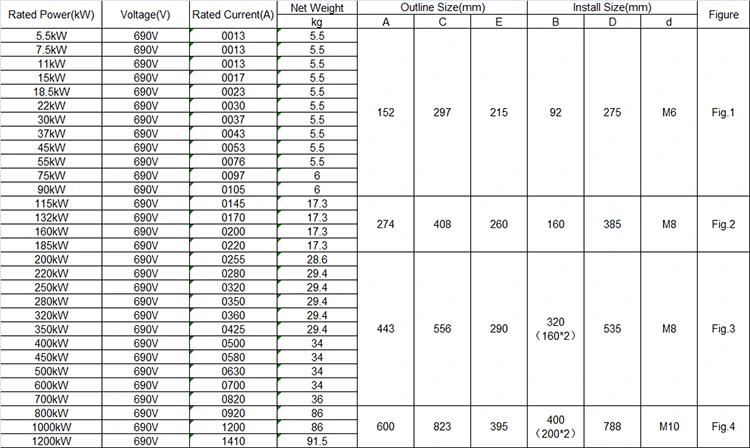

Kích thước, trọng lượng và dòng điện 690V

Tính năng sản phẩm

1. Hàm giao tiếp

Đi kèm với Modbus RTU Communication, Profibus và Profinet Communication có thể được thêm vào bằng cách thêm thẻ mở rộng.

2, có thể là màn hình LCD bàn phím +4 dòng ngoài

Bàn phím có thể được chèn và gỡ bỏ nhanh chóng để đáp ứng nhu cầu của hoạt động từ xa.

3, Chức năng bảo vệ động cơ toàn diện hơn

Bảo vệ quá điện áp, bảo vệ dưới áp lực, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ quá tải, bảo vệ mất pha, đứt gãy, lỗi thyristor, mất cân bằng dòng điện ba pha, bảo vệ quá nhiệt, v.v.

4, Phạm vi điện áp nguồn điện rộng

Đáp ứng điện áp đầu vào nguồn chính của mục đích chung 220-690V.

5. Thiết bị đầu cuối có thể cắm

Một bộ các thiết bị đầu cuối giao tiếp, năm nhóm đầu vào đầu vào kỹ thuật số, một bộ đầu ra tương tự, ba bộ rơle có thể lập trình ， thiết bị nhiệt nhiệt động cơ và các đầu cuối nhiệt độ PT100.

◆ Cung cấp năng lượng ba pha: AC220V, AC380V, AC690V ± 10%

◆ Hiện tại được xếp hạng: 13a-1600a,

◆ Động cơ áp dụng: Loại lồng sóc chung AC Động cơ không đồng bộ

◆ Chế độ khởi động: Điện áp, đường dốc hiện tại, mô -men xoắn

◆ Chế độ đỗ xe: Dừng mềm, dừng miễn phí Dừng phanh, dừng thích ứng.

◆ Đầu vào logic: Trở kháng 1.8kΩ, Power +24V

◆ Tần số bắt đầu: Nên bắt đầu không quá 10 lần mỗi giờ

◆ Cấp độ bảo vệ: IP20

◆ Chế độ làm mát: Làm mát không khí

◆ Chế độ cài đặt: treo tường

◆ Điều kiện môi trường: Độ cao vượt quá 2000 mét, công suất phải được giảm tương ứng và nhiệt độ môi trường nằm trong khoảng từ -10 đến +40 ° C

Độ ẩm tương ứng không vượt quá 95%(20 ℃ ± 5), không dễ cháy, nổ, khí ăn mòn, không có bụi dẫn điện, lắp đặt trong nhà, thông gió tốt, rung dưới 0,5g

Ứng dụng sản phẩm

Các sản phẩm có thể được sử dụng trong ngành luyện kim và hóa chất, máy nén khí, cần cẩu, các dịp kỹ thuật thành phố.

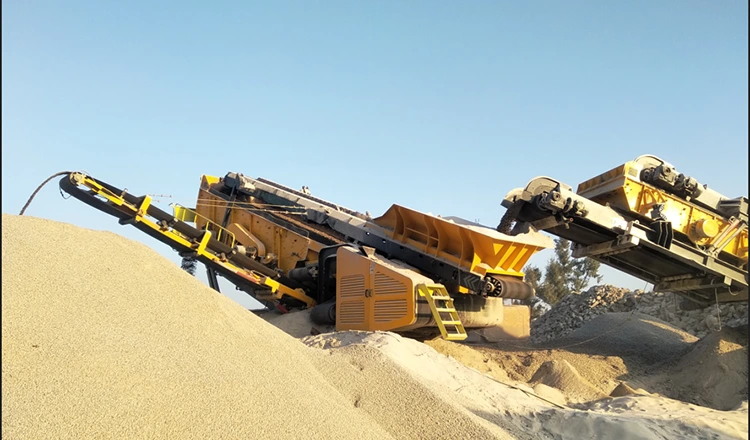

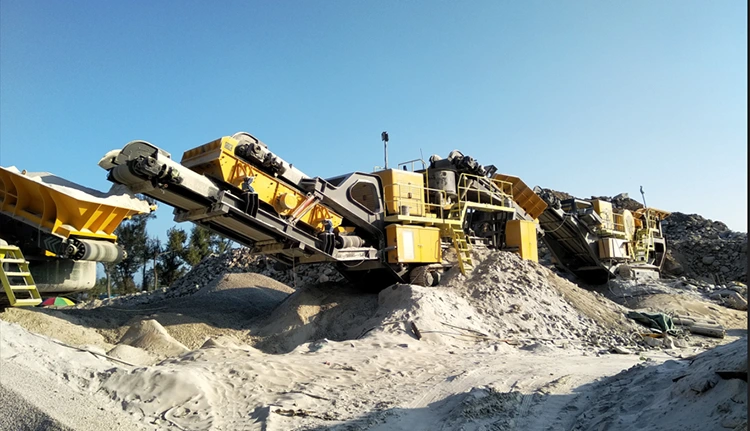

Máy nghiền, sắp xếp đá có kích thước khác nhau.

Bộ khởi động mềm trực tuyến được sử dụng rộng rãi trong ngành công nghiệp máy nghiền, nó có thể được sử dụng trong máy nghiền Impact, máy nghiền hàm, máy nghiền hình nón, máy nghiền búa, v.v. Có thể được sử dụng trên máy chủ năng lượng cao, giảm dòng bắt đầu, giảm tác động cơ học. Bộ khởi động mềm có thể tự động điều chỉnh công suất đầu ra của động cơ theo tải trọng thực tế của máy nghiền. Khi máy nghiền đang hoạt động không tải hoặc tải ánh sáng, bộ khởi động mềm sẽ làm giảm điện áp và dòng điện của động cơ, để động cơ chạy ở công suất thấp hơn, để đạt được mục đích tiết kiệm năng lượng. Theo thống kê, sau khi sử dụng bộ khởi động mềm, mức tiêu thụ năng lượng của máy nghiền có thể giảm khoảng 10%-30%.

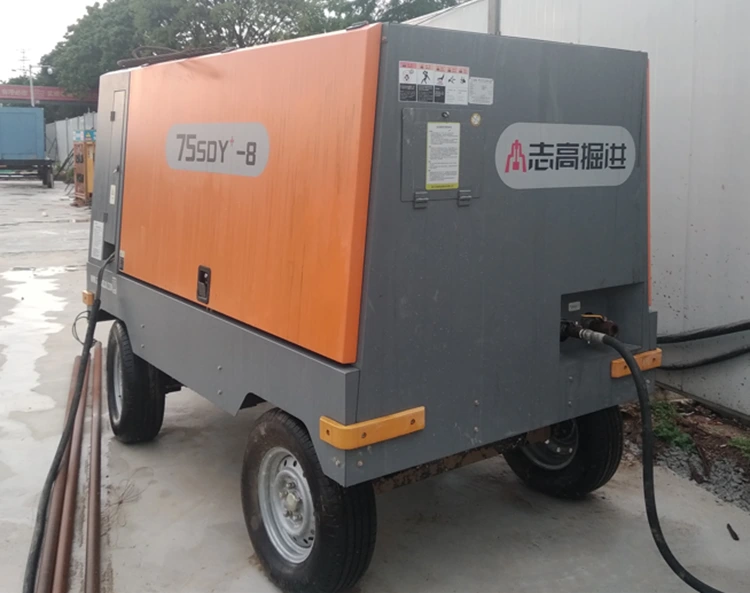

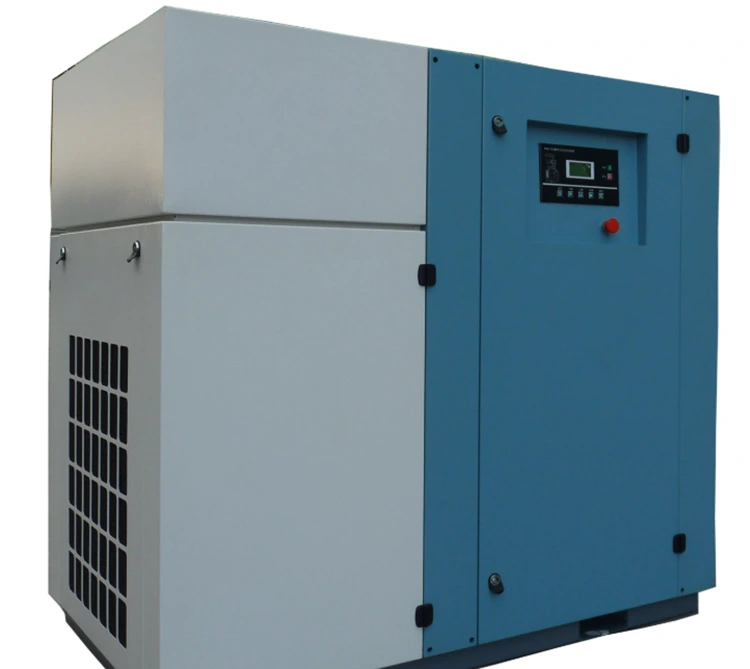

Máy nén khí

Máy nén khí khởi động mềm là một bộ khởi động mềm đặc biệt phù hợp với các máy nén khí khác nhau. Lắp đặt bộ khởi động mềm trên máy nén khí có thể làm cho áp suất cung cấp không khí ổn định và thông qua bộ điều chỉnh áp suất, máy nén khí có thể tiếp tục hoạt động dưới giá trị áp suất đã đặt, áp suất ổn định và đáng tin cậy, và áp suất có thể được đặt và điều chỉnh bất cứ lúc nào. Động cơ để đạt được khởi động mềm, vòng đời dịch vụ máy nén và bảo trì sẽ được mở rộng rất nhiều. Thể tích khí nén máy nén khí được điều khiển bởi tốc độ máy nén khí, tấm van không khí trong xi lanh không còn được mở và đóng lại nhiều lần, và các điều kiện làm việc như ghế van và lò xo được cải thiện rất nhiều, giúp tránh được dòng chảy mạnh và tác động của nhiệt độ cao và khí áp suất cao, và giảm khối lượng công việc bảo trì.

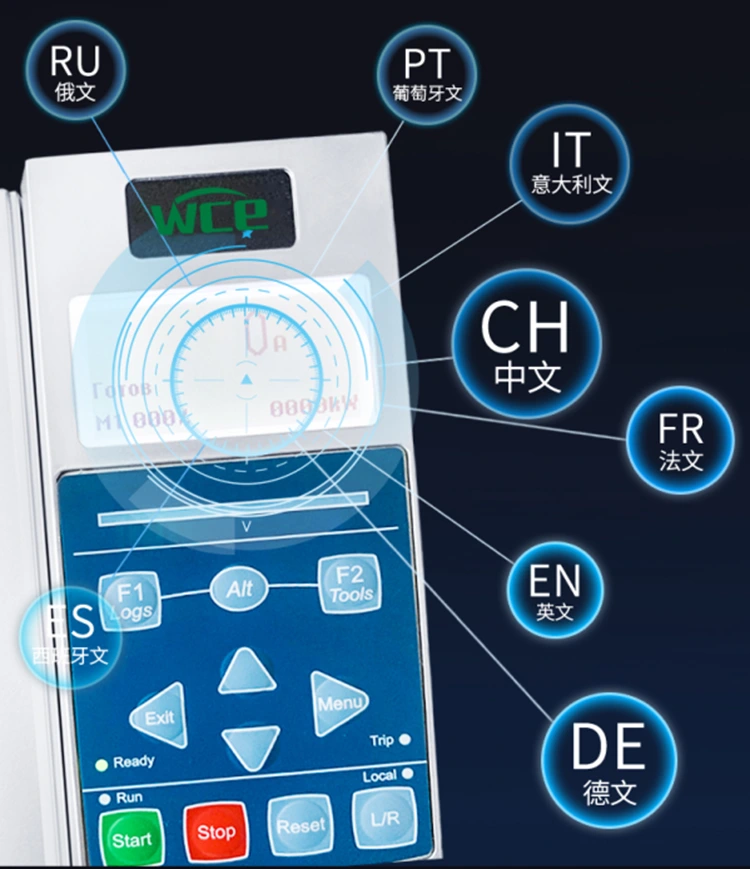

Màn hình bốn dòng LCD độ nét cao, dễ vận hành. Nó đi kèm với nhiều màn hình ngôn ngữ quốc gia và có thể được tùy chỉnh khi cần thiết. Bàn phím có thể cắm và dễ di chuyển.

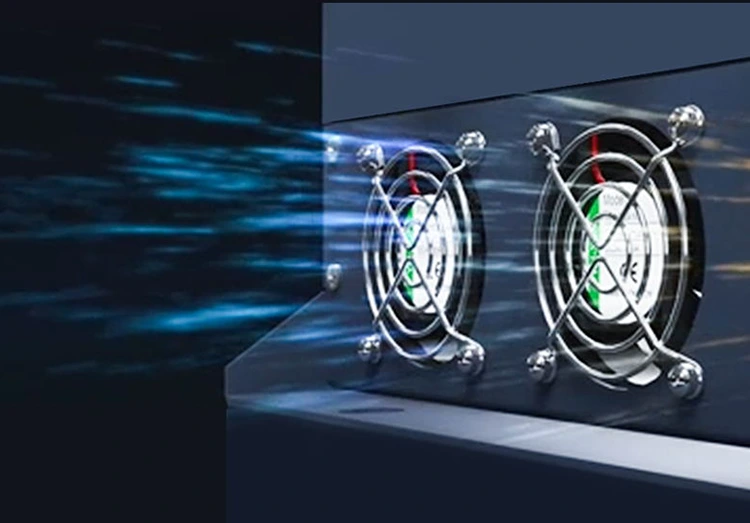

Thyristor với bộ khởi động mềm Bypass bên trong chỉ hoạt động trong quá trình khởi động và chuyển sang công tắc tơ trong quá trình hoạt động, vì vậy nó tạo ra ít nhiệt hơn. Tuy nhiên, chúng tôi vẫn cài đặt một quạt để làm mát công tắc tơ. Lắp một quạt để làm mát nó xuống. Tất cả các bộ khởi động mềm 75kW và trên 7000 Series được trang bị quạt DC tốc độ cao 24V, cung cấp sự phân tán nhiệt toàn diện 360 ° và lực gió mạnh hơn. Nó không chỉ làm giảm sự tắt máy bất ngờ do quá nóng, mà còn kéo dài đáng kể tuổi thọ của bộ khởi động mềm.

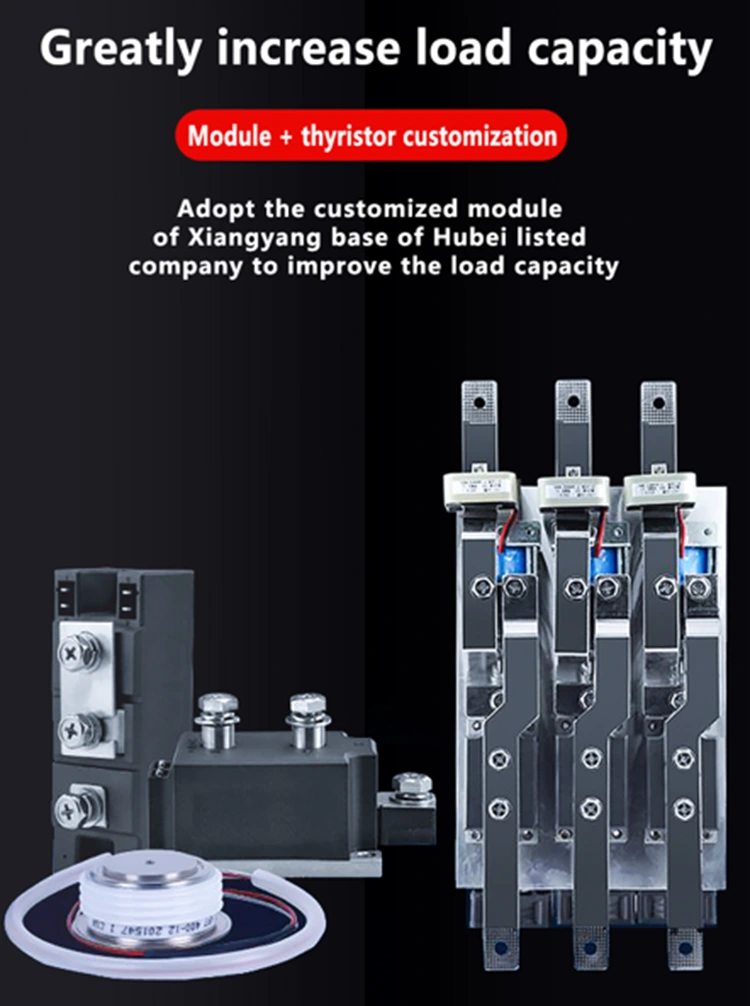

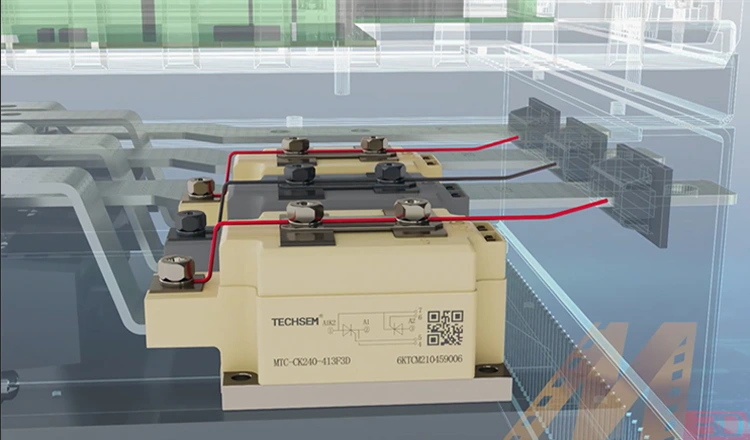

Chúng tôi có sự hợp tác sâu sắc với Hubei Taiji, một công ty niêm yết trong nước và sử dụng các mô -đun và thyristor tùy chỉnh, khác với các mô -đun chung được cung cấp trên thị trường, để cải thiện khả năng tải. DC Contactors của chúng tôi cũng được tùy chỉnh đặc biệt, tất cả đều có các liên hệ bạc. Bề mặt tiếp xúc của các liên hệ lớn hơn và có thể đạt được gần 100.000 lần đính hôn, làm tăng đáng kể tuổi thọ dịch vụ.

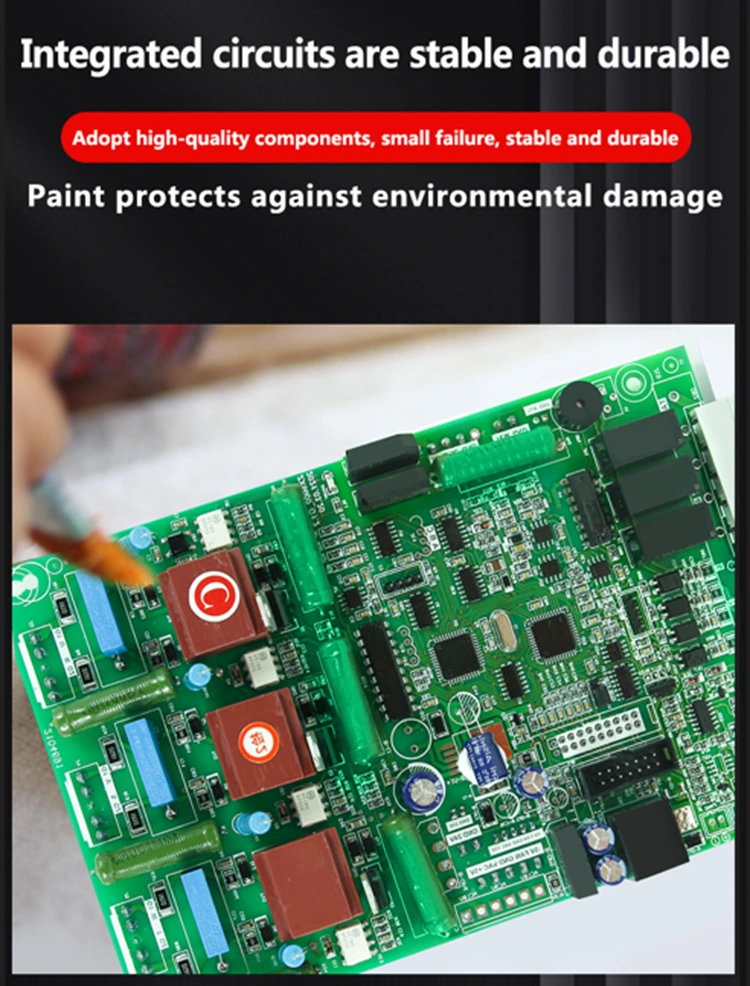

Mục đích chính của sơn bàn chải bảng mạch khởi động mềm (thường là ba lớp chống sơn, cách nhiệt hoặc lớp phủ chống ẩm) là để bảo vệ sự ổn định và tuổi thọ của bảng mạch trong môi trường làm việc phức tạp, để đảm bảo tuổi thọ của bảng điều khiển, tất cả chúng ta đều sử dụng các bản vá có độ ẩm cao, nhưng tất cả đều sử dụng máy bay. Tăng độ bền và an toàn.

Các chức năng hoạt động khẩn cấp độc đáo. Khởi động mềm thông thường không thể hoạt động khi một giai đoạn của thyristor bị hỏng. Chức năng hoạt động khẩn cấp của loạt 7000 cho phép bộ khởi động mềm vẫn hoạt động trong trường hợp khẩn cấp khi một giai đoạn của thyristor bị phá vỡ, làm giảm tổn thất kinh tế do thiệt hại máy và tắt máy cho người dùng.

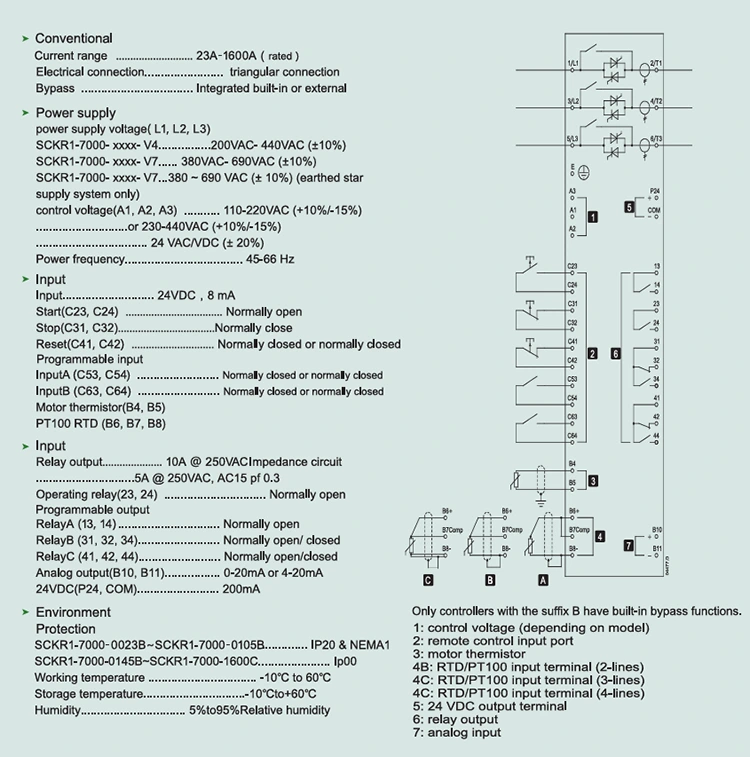

Sơ đồ nối dây khởi động mềm.
