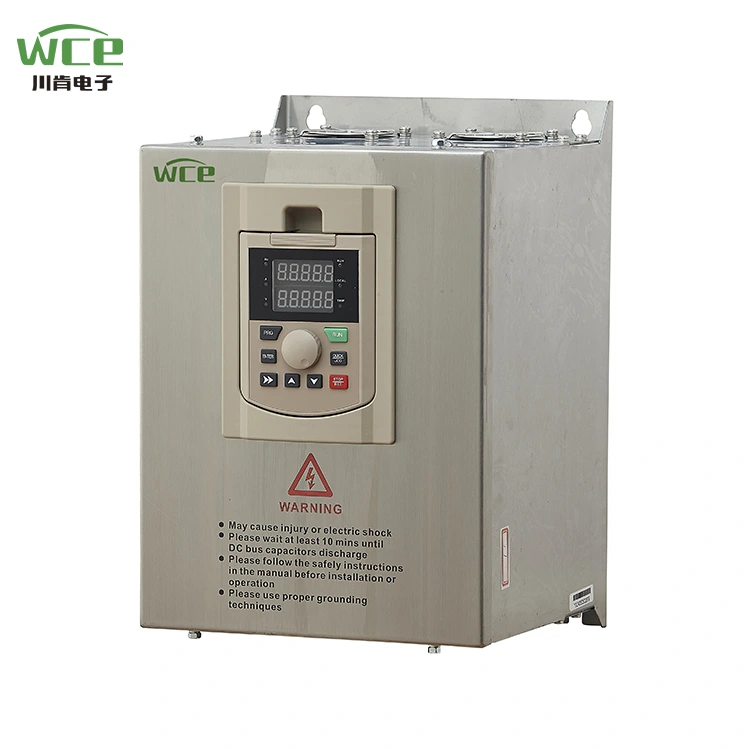

Biến tần bơm nước 37kW

Các ổ đĩa SCK300 của WCE là các ổ đĩa đa chức năng hiệu suất cao được thiết kế để tự động hóa công nghiệp, được sử dụng rộng rãi trong quạt, máy bơm, băng tải, máy nghiền và thiết bị khác. Cốt lõi của nó áp dụng công nghệ điều khiển vector tiên tiến, có các đặc điểm của độ chính xác quy định tốc độ cao, tiết kiệm năng lượng và hiệu quả cao, hoạt động ổn định, v.v., và có thể đáp ứng nhu cầu của các kịch bản công nghiệp khác nhau. Chúng tôi cũng đã thực hiện các giải pháp tùy chỉnh cho tủ điều khiển biến tần máy nghiền di động, hoạt động hoàn hảo ở nhiều nơi trên cả nước.

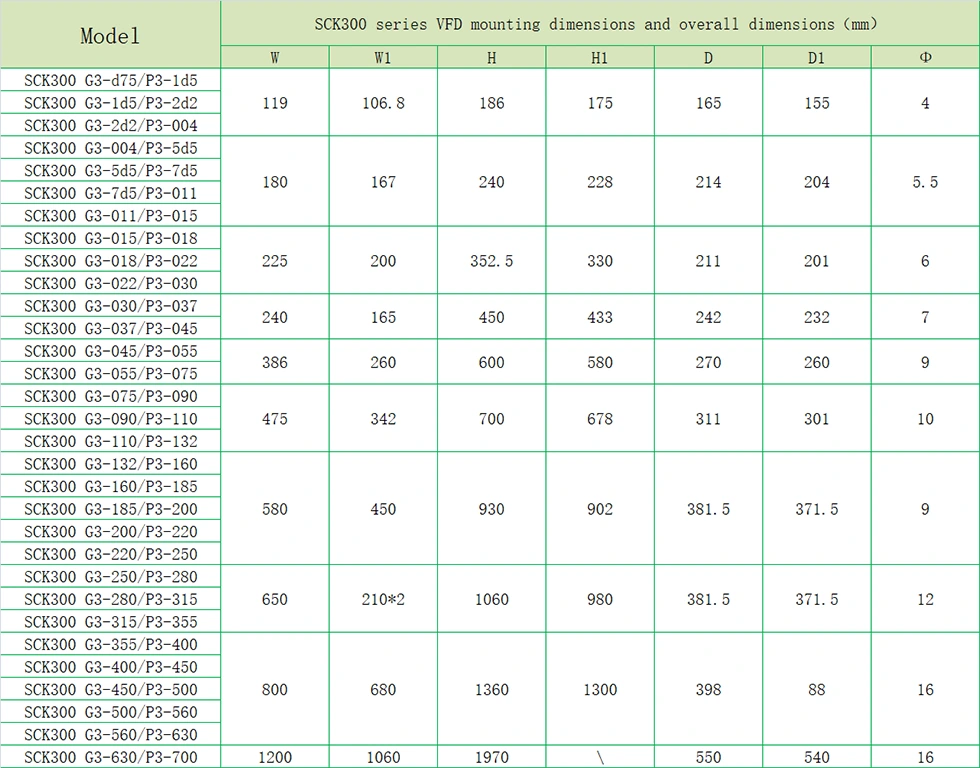

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm

● Các tính năng I/O.

◆ Phạm vi điện áp đầu vào: 220V/380V/660V ± 15%

◆ Phạm vi tần số đầu vào: 47 ~ 63Hz

◆ Phạm vi điện áp đầu ra: 0 ~ Điện áp đầu vào định mức

Phạm vi tần số đầu ra: 0 ~ 400Hz

● Các tính năng chức năng

◆ Chế độ cài đặt tần số: Cài đặt kỹ thuật số, cài đặt tương tự, cài đặt giao tiếp nối tiếp, đa tốc độ, cài đặt PID, v.v.

◆ Chức năng điều khiển PID

◆ Chức năng điều khiển đa tốc độ: Điều khiển tốc độ 16

◆ Chức năng điều khiển tần số xoay

◆ Lỗi nguồn tức thời mà không cần dừng chức năng

◆ Chức năng khóa nhanh/chạy bộ: Phím tắt đa chức năng được xác định tự do bởi người dùng

◆ Chức năng điều chỉnh điện áp tự động: Khi điện áp lưới điện thay đổi, nó có thể tự động giữ cho điện áp đầu ra không đổi

◆ Cung cấp tối đa 25 loại chức năng bảo vệ lỗi: trên dòng điện, điện áp, dưới điện áp, nhiệt độ quá, mất pha, quá tải và các chức năng bảo vệ khác

● Các tính năng giao diện ngoại vi

◆ Đầu vào kỹ thuật số có thể lập trình: 8 đầu vào

◆ Đầu vào tương tự có thể lập trình: AI1: 0 ~ 10V đầu vào, AI2: 0 ~ 10V hoặc 0 ~ 20MA đầu vào

◆ Đầu ra mở bộ sưu tập: 1 đầu ra

◆ Đầu ra rơle: 2 đầu ra

◆ Đầu ra tương tự: 2 đầu ra, 0/4 ~ 20mA hoặc 0 ~ 10V tương ứng

● Đặc điểm hiệu suất kỹ thuật

◆ Chế độ điều khiển: Không điều khiển vectơ PG, điều khiển V/F, điều khiển mô -men xoắn.

◆ Công suất quá tải: 150% hiện tại thập niên 60; Xếp hạng 180% hiện tại 10s

◆ Mô -men xoắn bắt đầu: Không có điều khiển vectơ PG: 0,5Hz/150% (SVC)

◆ Tỷ lệ tốc độ: Không có điều khiển vectơ PG: 1: 100

Ứng dụng sản phẩm

Các sản phẩm có thể được sử dụng trong khai thác, quạt, máy bơm, thiết bị năng lượng mới và các dịp khác.

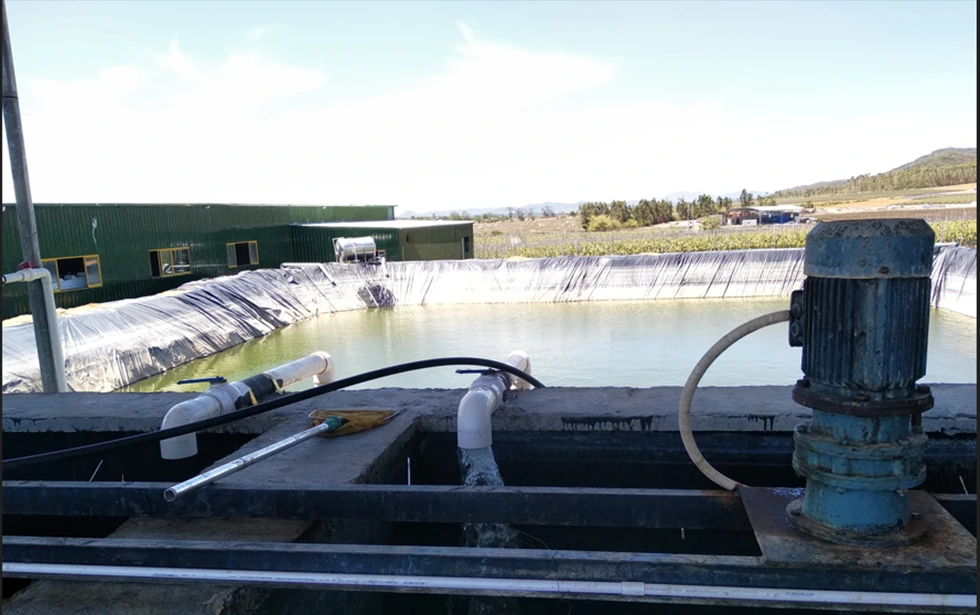

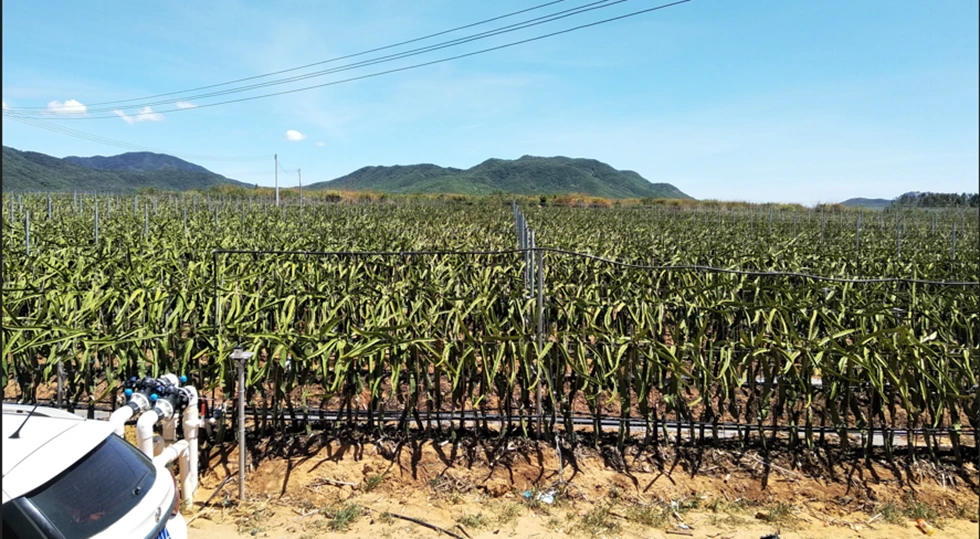

Thủy lợi hiện trường

Trong tưới nông nghiệp, VFD cho việc cung cấp nước áp lực không đổi gần như là tiêu chuẩn. Trước hết, trong quá trình khởi động máy bơm, VFD có thể tăng dần tần suất hoạt động của nó, để máy bơm có thể chạy chậm, do đó nước không gây ra quá nhiều ảnh hưởng đến đường ống. VFD sau đó có thể được sử dụng cùng với đồng hồ đo áp suất từ ​​xa hoặc cảm biến áp suất để cân bằng áp suất trong các đường ống của chúng tôi. Cuối cùng, VFD có thể kiểm soát đường ống bảo vệ áp suất, nhưng cũng thông qua quá tải, thiếu tải, quá áp, bảo vệ áp lực của chính nó để giảm thiệt hại của máy bơm.

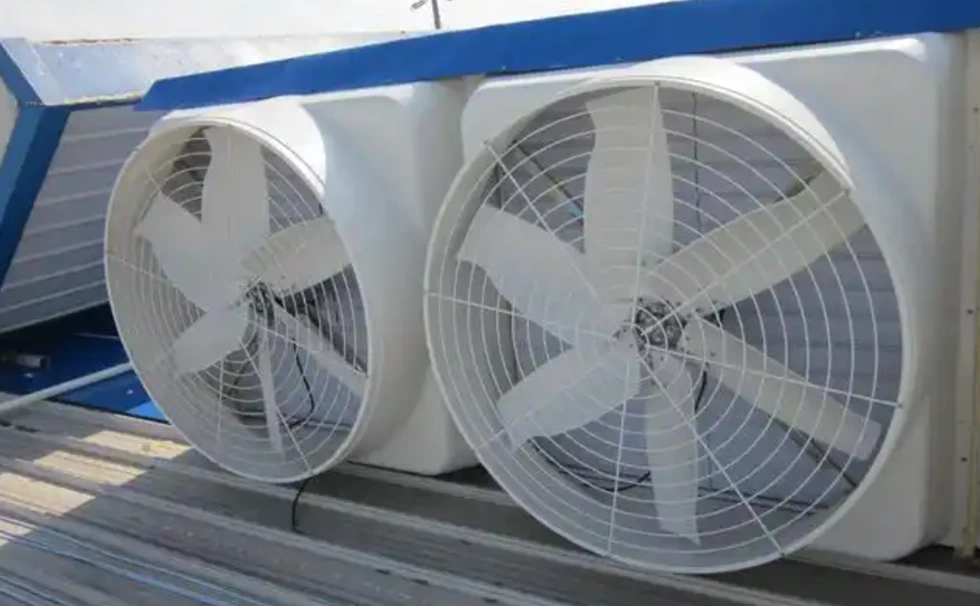

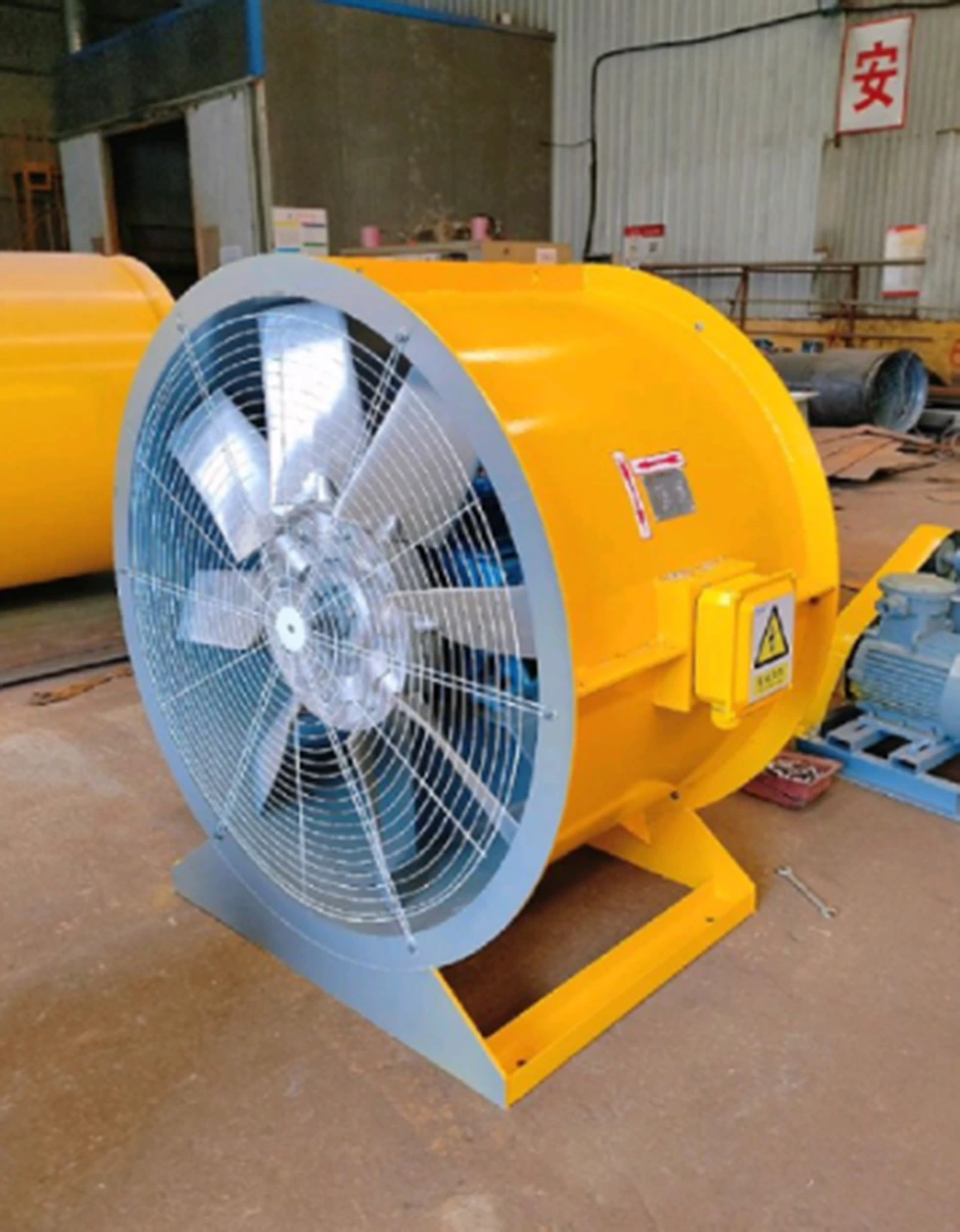

Người hâm mộ

Việc áp dụng bộ chuyển đổi tần số trong lĩnh vực quạt không chỉ làm giảm đáng kể mức tiêu thụ năng lượng mà còn cải thiện mức độ chính xác và tự động hóa của hệ thống thông qua kiểm soát thông minh. Sê -ri SCK300 của WCE, với các thuật toán tương thích và tiết kiệm năng lượng cao, có thể đáp ứng nhu cầu đa dạng của máy thở nhỏ cho người hâm mộ công nghiệp lớn, giúp các công ty đạt được sản xuất xanh và hiệu quả.

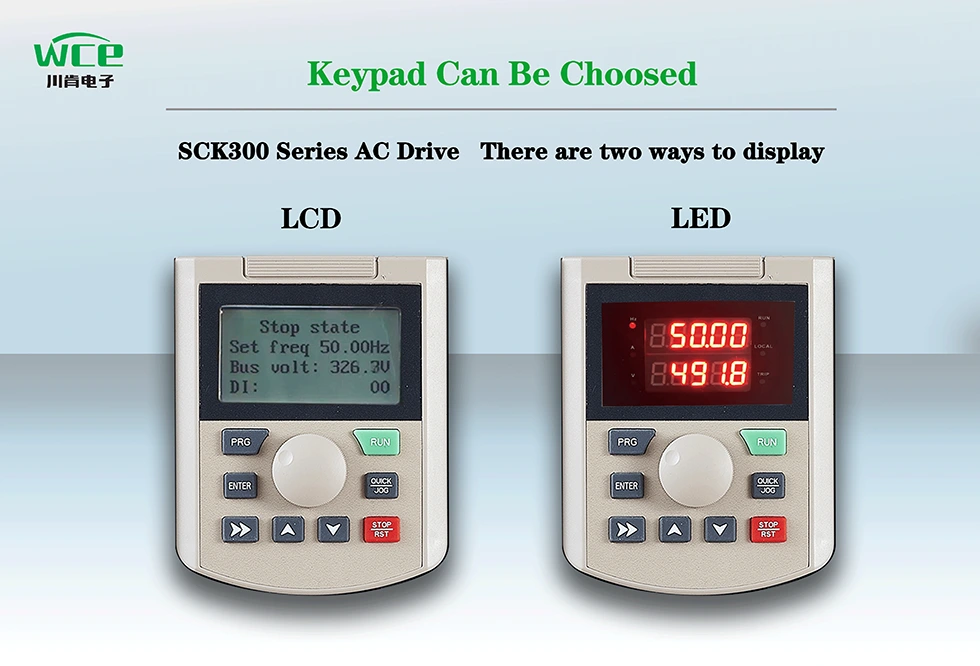

LCD hiển thị nhiều văn bản và đồ họa ngôn ngữ, số hiển thị LED, trực quan hơn, theo sở thích của bạn

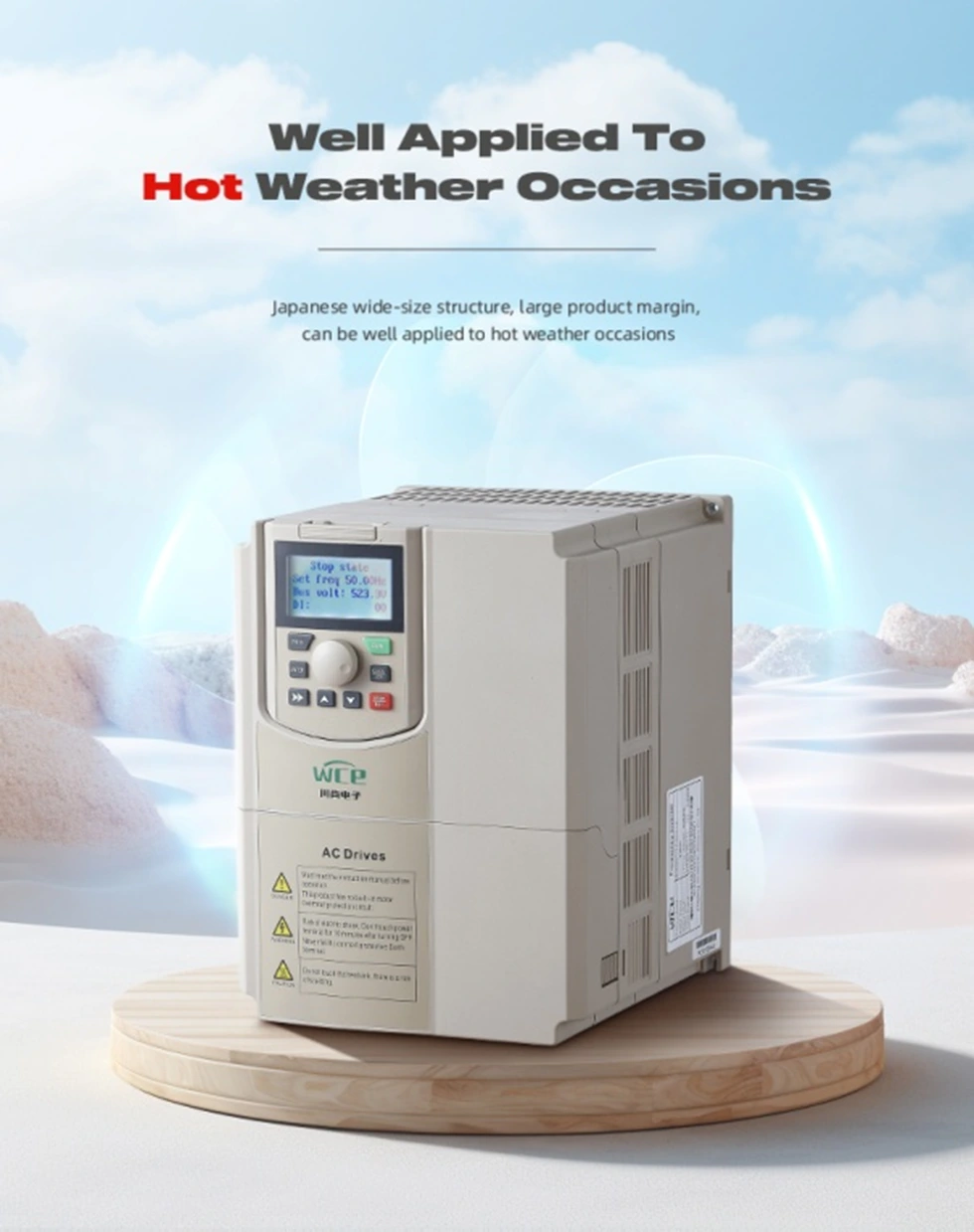

Khối lượng VFD là cấu trúc lớn, bộ tản nhiệt lớn hơn, tốc độ sử dụng sản phẩm, có thể hoạt động bình thường trong môi trường nóng như nhiệt đới.

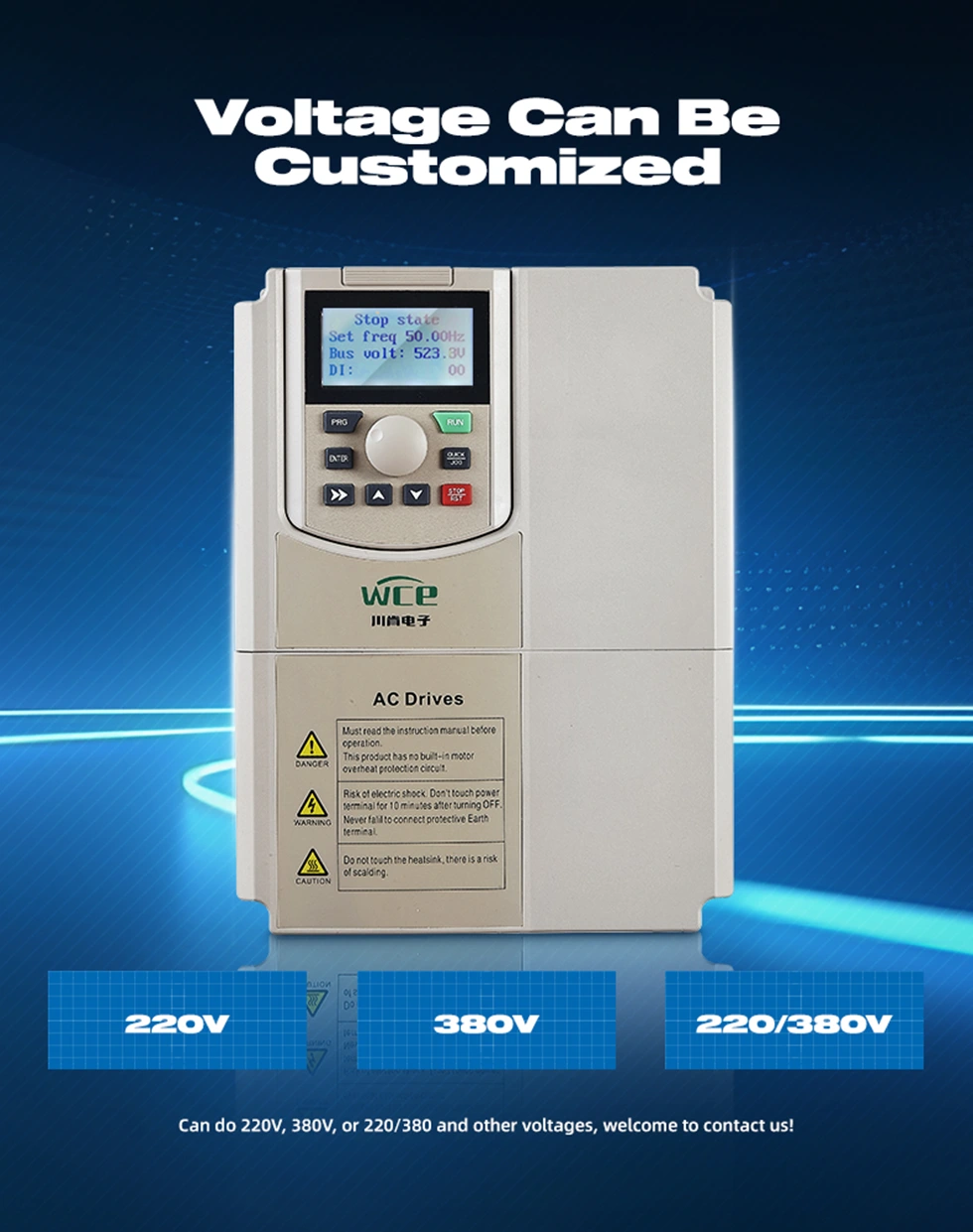

Các loại chế độ đầu vào và đầu ra khác nhau có thể được tùy chỉnh:

Đầu vào 1.3p 380V đến đầu ra 3P 380V.

2. Đầu vào 3P220V đến đầu ra 3P220V.

3. Đầu vào 3P660V đến đầu ra 3P660V.

4. Đầu vào 1P220V đến đầu ra 380V.

5. 1P220V Đầu vào đến đầu ra 3P220V.

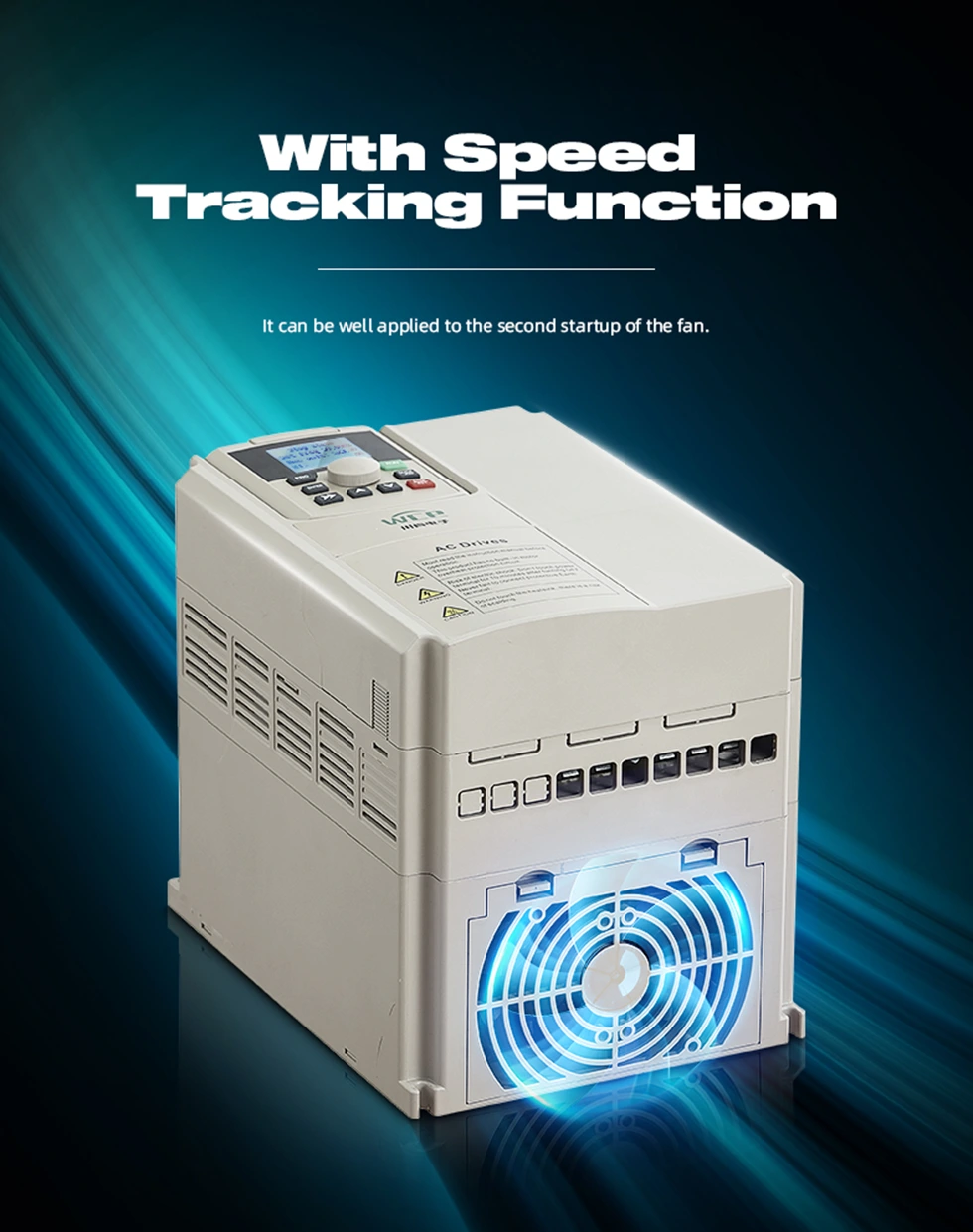

Với chức năng theo dõi tốc độ, có thể bắt đầu gấp đôi tốt hơn.

Nó đi kèm với truyền thông Modbus RTU và cũng có thể triển khai Modbus TCP, PRPFIBUS và Profinet bằng cách thêm thẻ mở rộng.

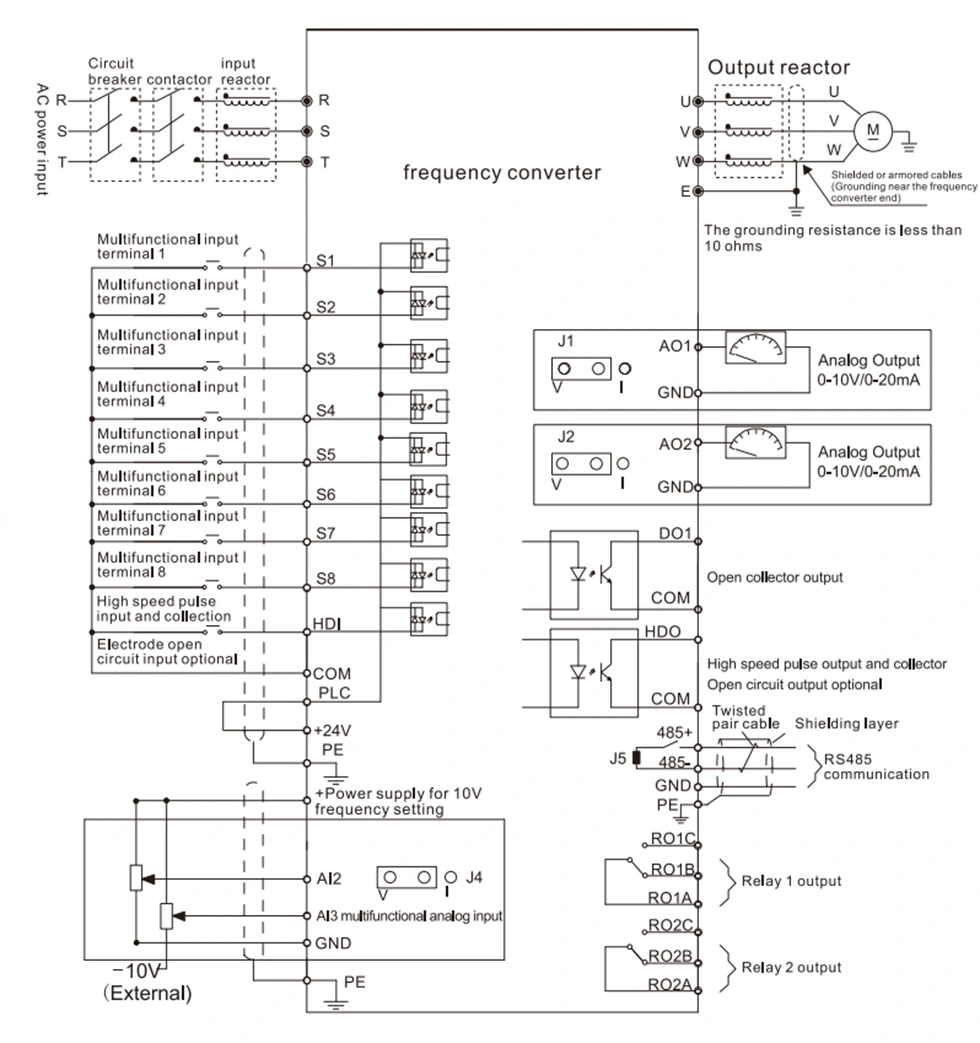

Sơ đồ dây VFD.
