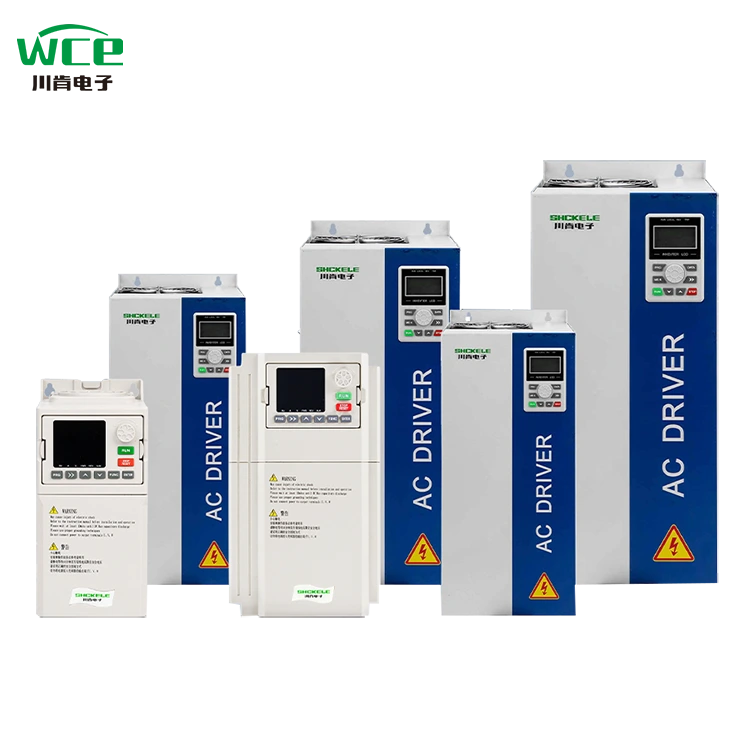

Hiệu suất cao ba pha VFD

Sê -ri SCK300 của WCE là một bộ chuyển đổi tần số linh hoạt, hiệu suất cao được thiết kế cho tự động hóa công nghiệp, được sử dụng rộng rãi trong quạt, máy bơm, băng tải, máy nghiền và các thiết bị khác. Cốt lõi của nó áp dụng công nghệ kiểm soát vector tiên tiến và có các đặc điểm của quy định tốc độ chính xác cao, tiết kiệm năng lượng, hiệu quả cao và hoạt động ổn định để đáp ứng nhu cầu của các kịch bản công nghiệp khác nhau. Ngoài ra, SCK300 có thể được nâng cấp lên SCK350 bằng cách nâng cấp bảng điều khiển, sau đó có thể thêm thẻ mở rộng và áp dụng cho các thiết bị như cần cẩu.

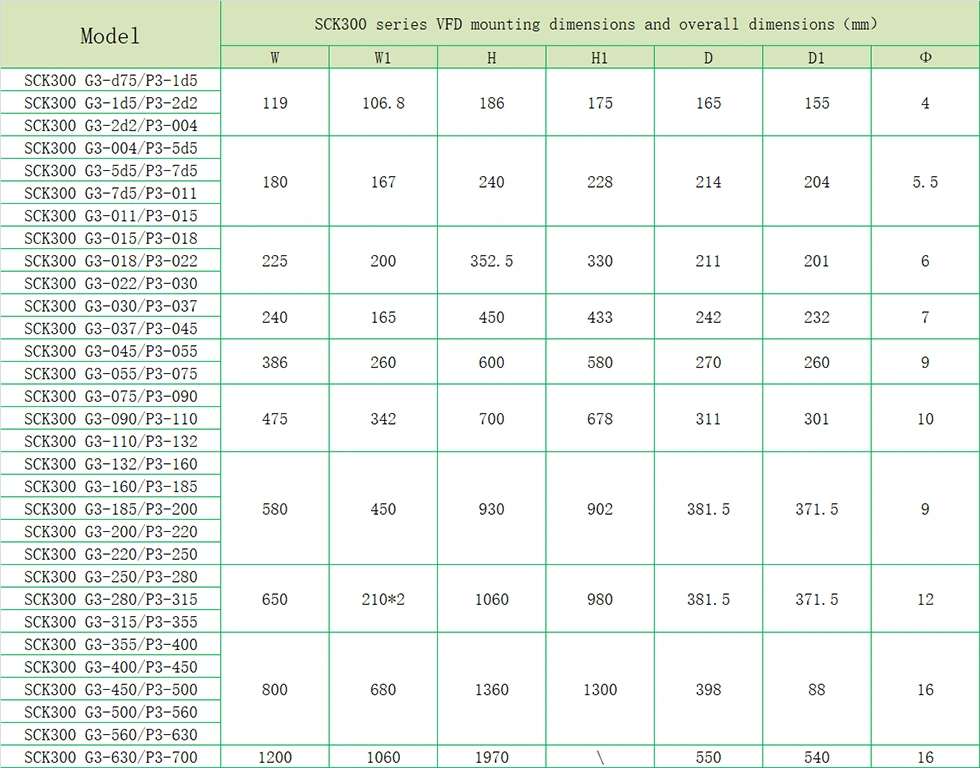

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm

● Các tính năng I/O.

◆ Phạm vi điện áp đầu vào: 220V/380V/660V ± 15%

◆ Phạm vi tần số đầu vào: 47 ~ 63Hz

◆ Phạm vi điện áp đầu ra: 0 ~ Điện áp đầu vào định mức

Phạm vi tần số đầu ra: 0 ~ 400Hz

● Các tính năng giao diện ngoại vi

◆ Đầu vào kỹ thuật số có thể lập trình: 8 đầu vào

◆ Đầu vào tương tự có thể lập trình: AI1: 0 ~ 10V đầu vào, AI2: 0 ~ 10V hoặc 0 ~ 20MA đầu vào

◆ Đầu ra mở bộ sưu tập: 1 đầu ra

◆ Đầu ra rơle: 2 đầu ra

◆ Đầu ra tương tự: 2 đầu ra, 0/4 ~ 20mA hoặc 0 ~ 10V tương ứng

● Đặc điểm hiệu suất kỹ thuật

◆ Chế độ điều khiển: Không điều khiển vectơ PG, điều khiển V/F, điều khiển mô -men xoắn.

◆ Công suất quá tải: 150% hiện tại thập niên 60; Xếp hạng 180% hiện tại 10s

◆ Mô -men xoắn bắt đầu: Không có điều khiển vectơ PG: 0,5Hz/150% (SVC)

◆ Tỷ lệ tốc độ: Không có điều khiển vectơ PG: 1: 100

● Các tính năng chức năng

◆ Chế độ cài đặt tần số: Cài đặt kỹ thuật số, cài đặt tương tự, cài đặt giao tiếp nối tiếp, đa tốc độ, cài đặt PID, v.v.

◆ Chức năng điều khiển PID

◆ Chức năng điều khiển đa tốc độ: Điều khiển tốc độ 16

◆ Chức năng điều khiển tần số xoay

◆ Lỗi nguồn tức thời mà không cần dừng chức năng

◆ Chức năng khóa nhanh/chạy bộ: Phím tắt đa chức năng được xác định tự do bởi người dùng

◆ Chức năng điều chỉnh điện áp tự động: Khi điện áp lưới điện thay đổi, nó có thể tự động giữ cho điện áp đầu ra không đổi

◆ Cung cấp tối đa 25 loại chức năng bảo vệ lỗi: trên dòng điện, điện áp, dưới điện áp, nhiệt độ quá, mất pha, quá tải và các chức năng bảo vệ khác

Ứng dụng sản phẩm

Các sản phẩm có thể được sử dụng trong ngành luyện kim và hóa chất, máy nén khí, cần cẩu, các dịp kỹ thuật thành phố.

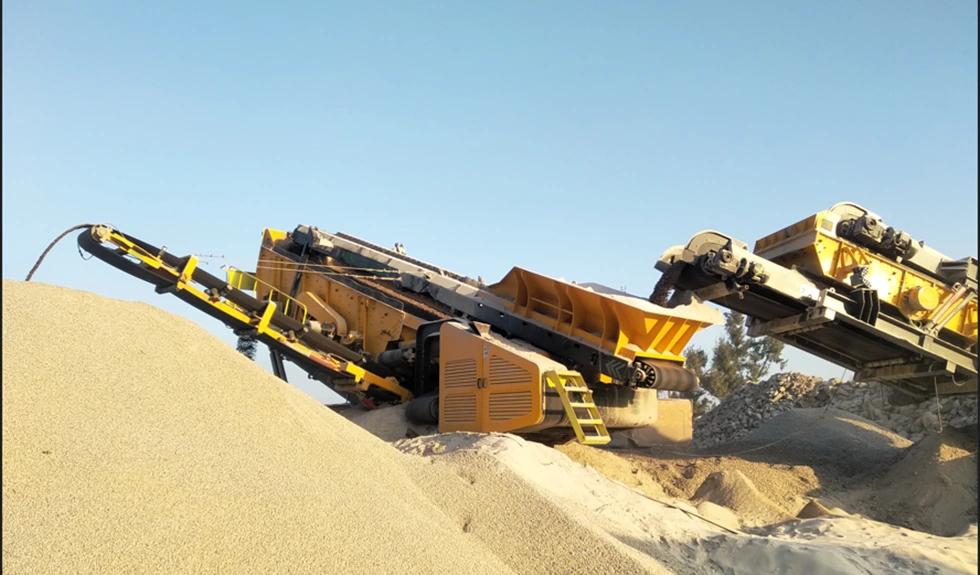

Máy nghiền, sắp xếp đá có kích thước khác nhau.

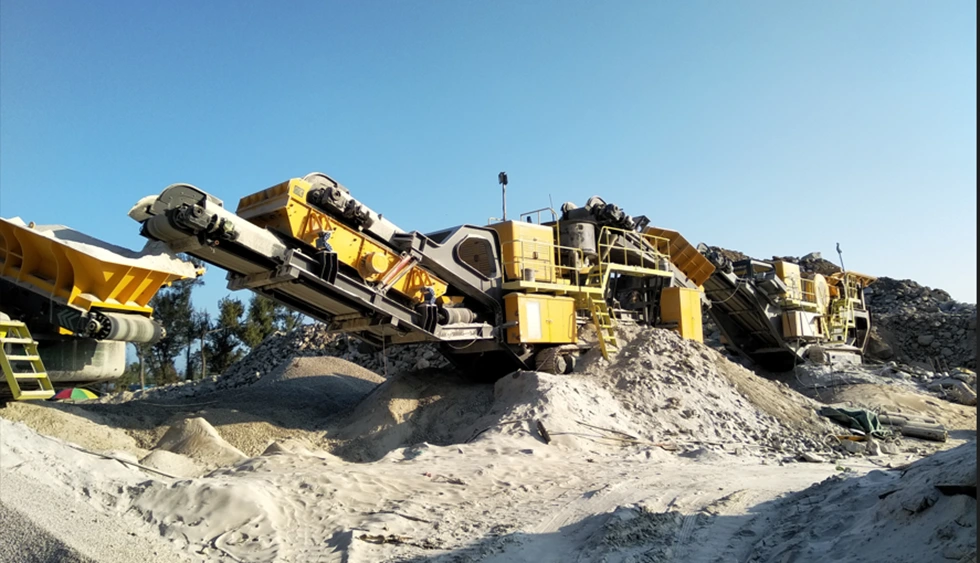

VFD được sử dụng rộng rãi trong ngành công nghiệp máy nghiền, nó có thể được sử dụng trong máy nghiền tác động, máy nghiền hàm, máy nghiền hình nón, máy nghiền búa, v.v. Bộ chuyển đổi tần số được sử dụng trong máy nghiền có thể làm giảm tác động cơ học và mở rộng tuổi thọ dịch vụ của thiết bị.

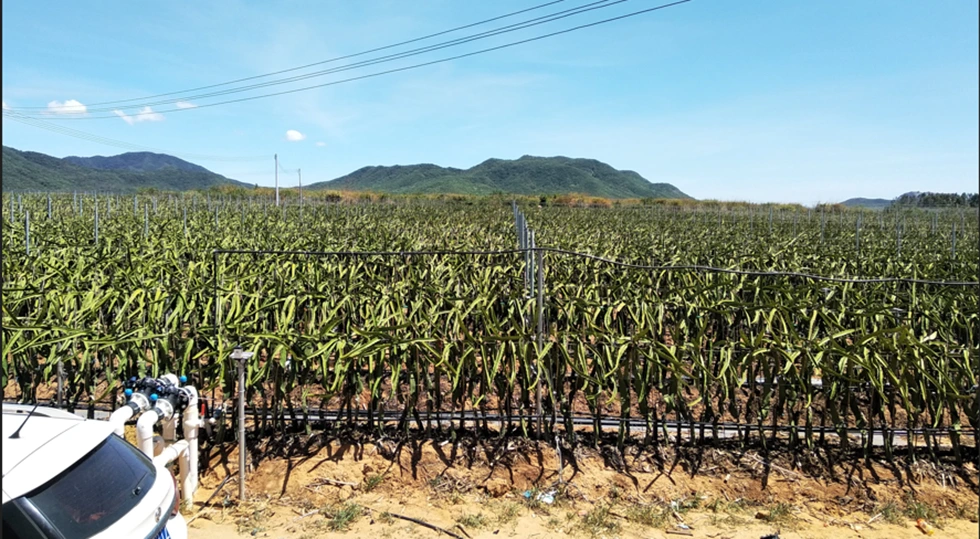

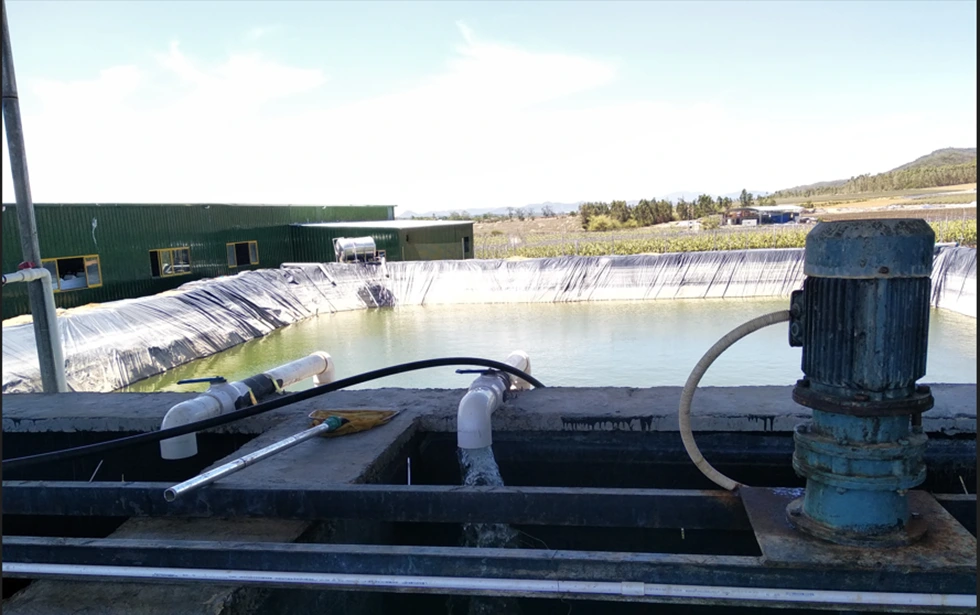

Thủy lợi hiện trường

Trong tưới nông nghiệp, VFD cho việc cung cấp nước áp lực không đổi gần như là tiêu chuẩn. Trước hết, trong quá trình khởi động máy bơm, VFD có thể tăng dần tần suất hoạt động của nó, để máy bơm có thể chạy chậm, do đó nước không gây ra quá nhiều ảnh hưởng đến đường ống. VFD sau đó có thể được sử dụng cùng với đồng hồ đo áp suất từ ​​xa hoặc cảm biến áp suất để cân bằng áp suất trong các đường ống của chúng tôi. Cuối cùng, VFD có thể kiểm soát đường ống bảo vệ áp suất, nhưng cũng thông qua quá tải, thiếu tải, quá áp, bảo vệ áp lực của chính nó để giảm thiệt hại của máy bơm.

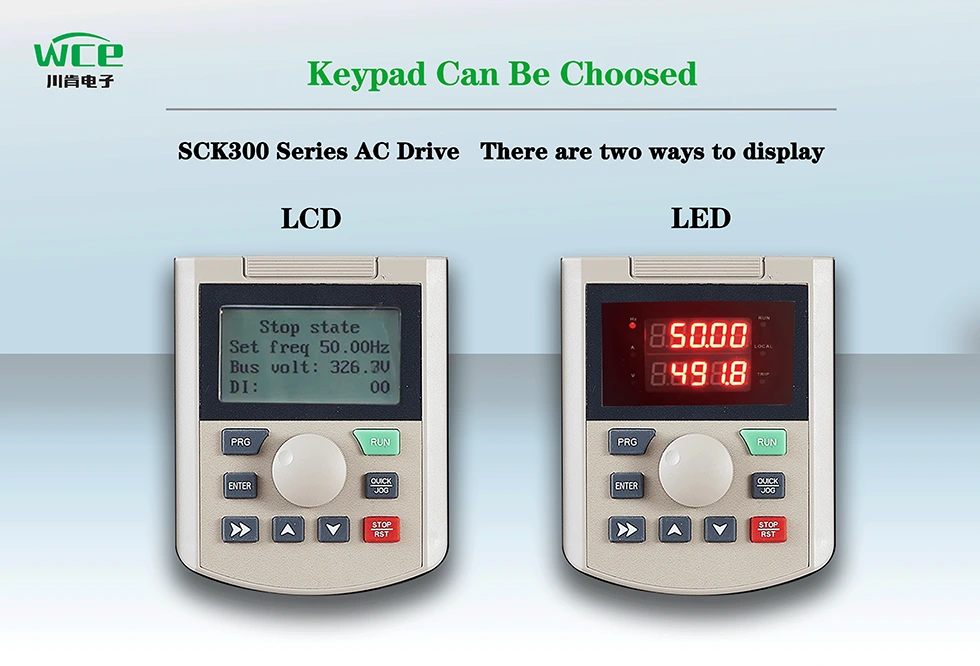

Hai chế độ hiển thị có sẵn:

1.LCD Hiển thị: Đi kèm với màn hình Trung Quốc và tiếng Anh, bạn cũng có thể tùy chỉnh tiếng Nga, tiếng Bồ Đào Nha, tiếng Tây Ban Nha, tiếng Ba Tư và các ngôn ngữ khác.

2. Hiển thị: Hiển thị ống kỹ thuật số truyền thống, hiển thị đường đôi, quan sát hai bộ dữ liệu cùng một lúc.

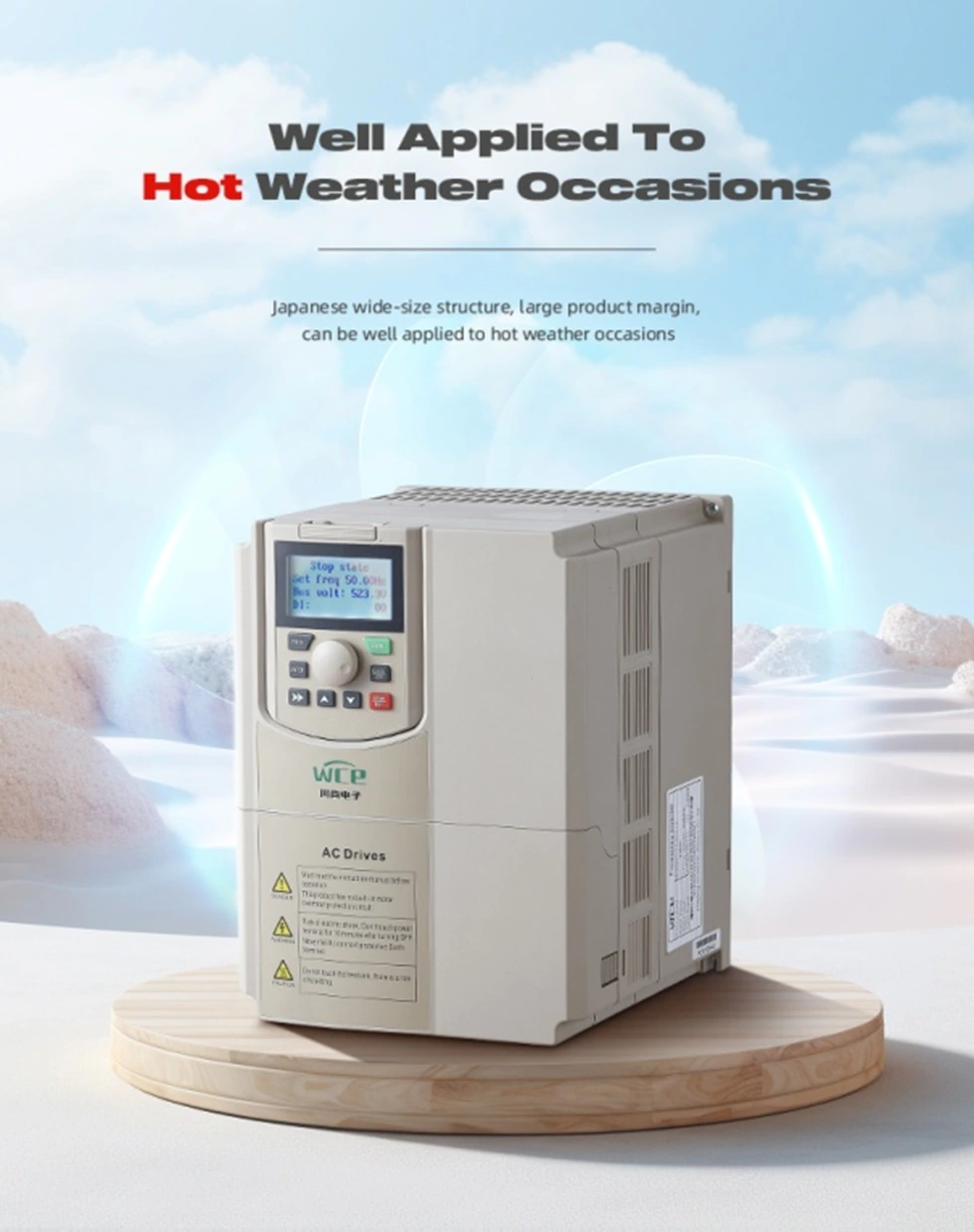

Khối lượng VFD là cấu trúc lớn, bộ tản nhiệt lớn hơn, tốc độ sử dụng sản phẩm, có thể hoạt động bình thường trong môi trường nóng như nhiệt đới.

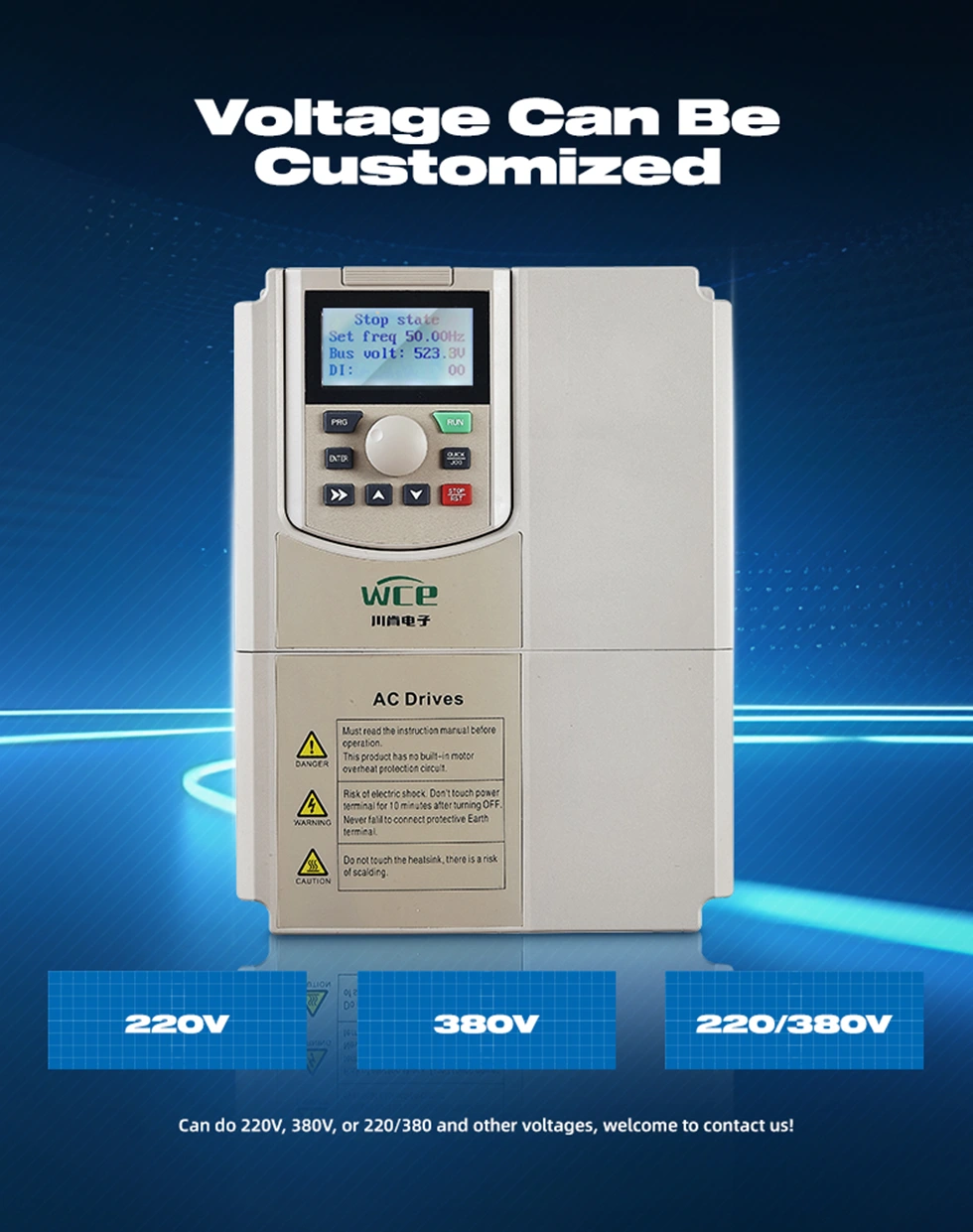

Các loại chế độ đầu vào và đầu ra khác nhau có thể được tùy chỉnh:

Đầu vào 1.3p 380V đến đầu ra 3P 380V.

2. Đầu vào 3P220V đến đầu ra 3P220V.

3. Đầu vào 3P660V đến đầu ra 3P660V.

4. Đầu vào 1P220V đến đầu ra 380V.

5. 1P220V Đầu vào đến đầu ra 3P220V.

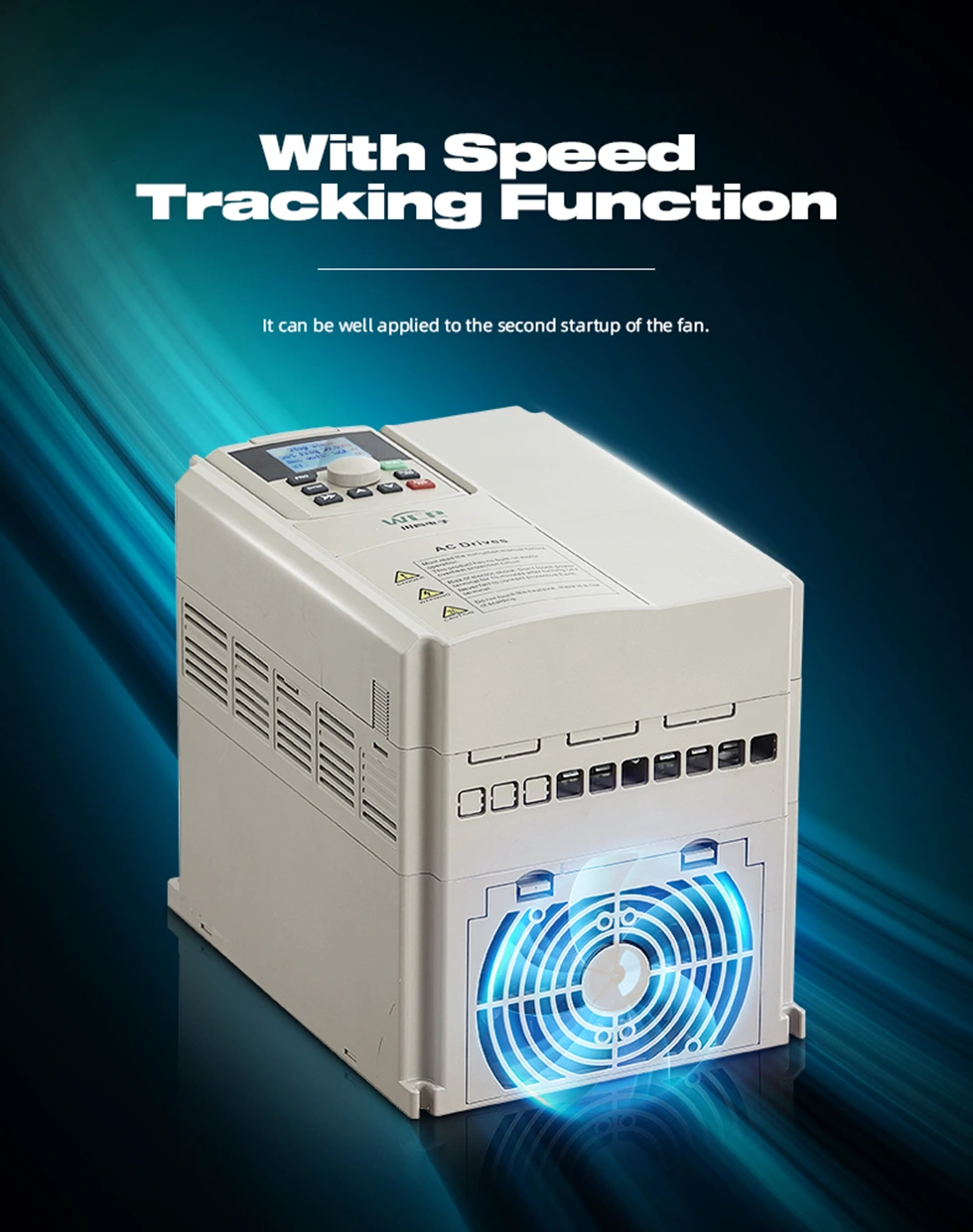

Với chức năng theo dõi tốc độ, có thể bắt đầu gấp đôi tốt hơn.

Nó đi kèm với truyền thông Modbus RTU và cũng có thể triển khai Modbus TCP, PRPFIBUS và Profinet bằng cách thêm thẻ mở rộng.

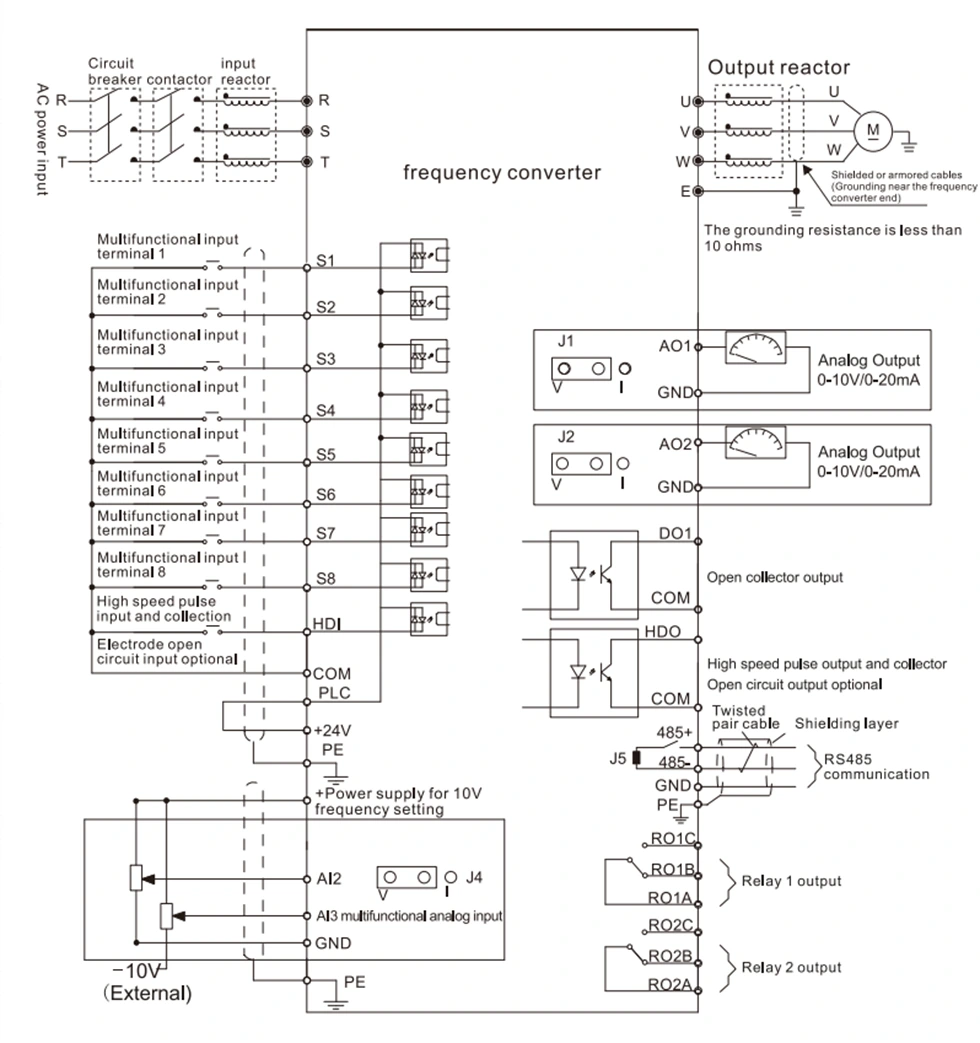

Sơ đồ dây VFD.
