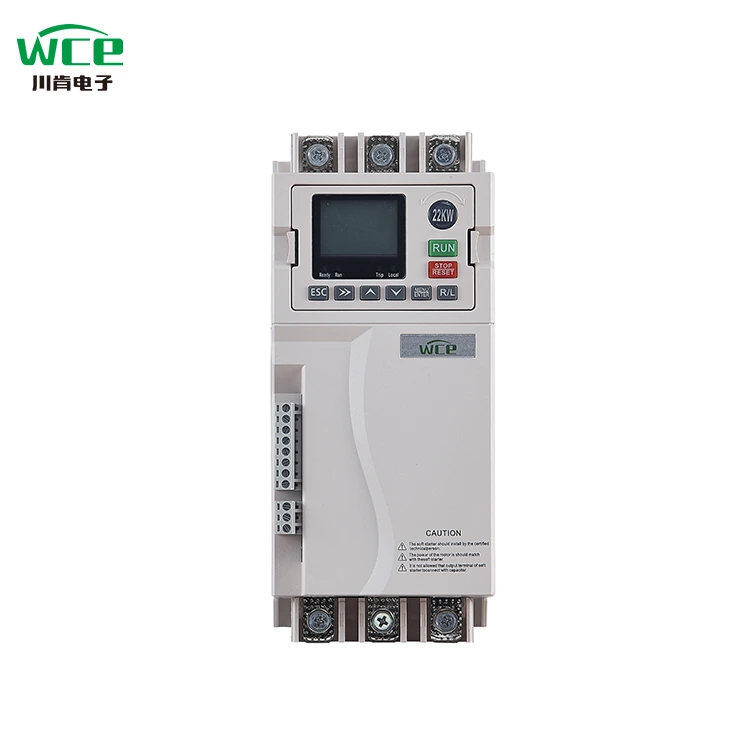

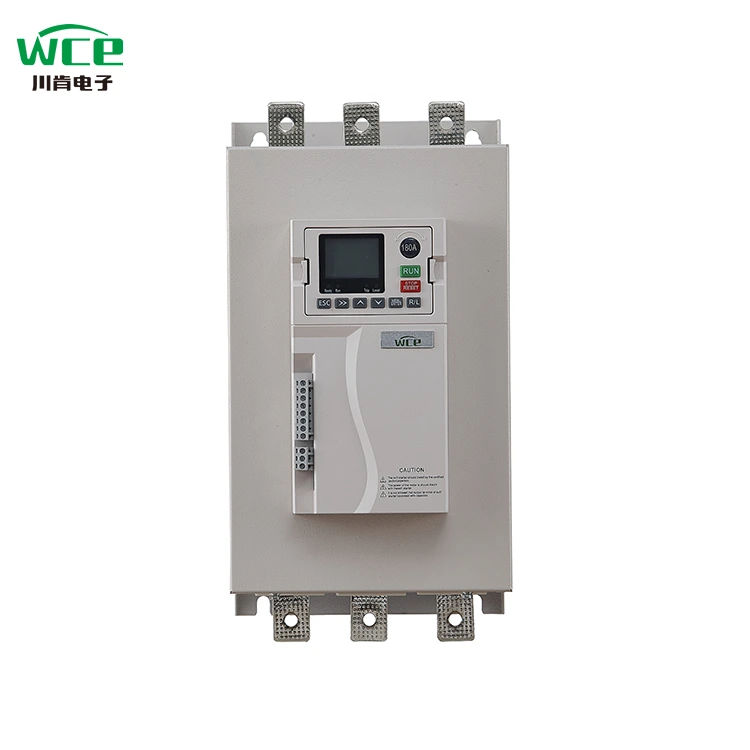

Máy khởi động mềm trực tuyến cho quạt

Sê -ri Sê -ri Khởi đầu mềm: Hiệu suất xuất sắc dẫn đầu ngành công nghiệp

Trong lĩnh vực thiết bị điện công nghiệp, hiệu suất của bộ khởi động mềm ảnh hưởng trực tiếp đến hiệu quả vận hành và sự ổn định của thiết bị. Với nhiều lợi thế độc đáo, loạt 6800 người khởi đầu mềm nổi bật trên thị trường và trở thành lựa chọn đầu tiên của nhiều doanh nghiệp.

1, Giao diện hoạt động được nhân hóa, hoàn toàn thuận tiện

Sê -ri 6800 bộ khởi động mềm được trang bị màn hình LCD và giao diện rõ ràng giúp người dùng dễ dàng thực hiện cài đặt tham số phức tạp và hoạt động hàng ngày. Mạnh mẽ hơn là hệ thống đi kèm với hai ngôn ngữ, hiển thị tiếng Trung và tiếng Anh, để đáp ứng nhu cầu của người dùng ở các khu vực khác nhau, ngay cả khi các dự án hợp tác xuyên biên giới, không cần phải lo lắng về những trở ngại hoạt động.

2, chức năng giao tiếp mạnh mẽ, điều khiển từ xa không lo lắng

Loạt khởi động mềm này đi kèm với chức năng giao tiếp Modbus 485 thông thường, có thể dễ dàng truy cập các hệ thống điều khiển tự động khác nhau để đạt được giám sát và gỡ lỗi từ xa. Không chỉ vậy, mà còn có ứng dụng di động tùy chỉnh theo nhu cầu của người dùng, miễn là có phạm vi bảo hiểm mạng, người dùng có thể điều khiển từ xa bộ khởi động mềm mọi lúc và mọi nơi, cải thiện đáng kể tính linh hoạt và thời gian của quản lý thiết bị, cung cấp hỗ trợ mạnh mẽ cho việc sản xuất thông minh của các doanh nghiệp.

3, Thiết kế tinh tế, cài đặt dễ dàng và thuận tiện

Các bộ khởi động mềm 6800 series được thiết kế với không gian cài đặt và sự tiện lợi trong tâm trí. Kích thước nhỏ hơn và trọng lượng nhẹ hơn, cho dù trong việc lắp đặt thiết bị mới hoặc chuyển đổi các hệ thống cũ, có thể dễ dàng thích nghi với các kịch bản khác nhau, quá trình cài đặt rất đơn giản và nhanh chóng, tiết kiệm thời gian cài đặt và chi phí lao động.

4. Sự tản nhiệt hiệu quả để đảm bảo hoạt động ổn định

Hiệu suất tản nhiệt là chìa khóa cho hoạt động ổn định của bộ khởi động mềm. Sê-ri 6800 áp dụng quạt DC tốc độ cao 24V để đạt được sự tiêu tán nhiệt toàn diện 360 ° và năng lượng gió mạnh, có thể nhanh chóng làm tiêu tan nhiệt do hoạt động của thiết bị, đảm bảo rằng bộ khởi động mềm có thể duy trì hoạt động ổn định trong các điều kiện làm việc khác nhau, mở rộng tuổi thọ của thiết bị và giảm tỷ lệ thất bại do quá nhiệt.

5, nhiều phương pháp kiểm soát để đáp ứng các nhu cầu đa dạng

So với các bộ khởi động mềm thông thường, 6800 Series có điều khiển bắt đầu mô -men xoắn vuông mới. Khi bắt đầu, nó có thể tạo ra một mô -men xoắn lớn hơn, làm cho động cơ bắt đầu dễ dàng hơn, đặc biệt là đối với các thiết bị tải có yêu cầu cao hơn về mô -men xoắn, chẳng hạn như quạt lớn, máy bơm nước, v.v., giải quyết hiệu quả vấn đề bắt đầu khó khăn, cải thiện hiệu quả vận hành của thiết bị.

6, Thiết kế hệ thống dây điện sáng tạo, cài đặt đơn giản và hiệu quả

Bộ khởi động mềm trực tuyến cho các thiết bị đầu cuối điều khiển phích cắm và kéo, một thiết kế sáng tạo giúp đơn giản hóa rất nhiều quá trình cài đặt. Người dùng chỉ cần rút phích cắm từng thiết bị đầu cuối, hoàn thành hệ thống dây điện và sau đó sắp xếp lại, mà không cần các hoạt động nối dây phức tạp, giảm khó khăn trong việc cài đặt, cải thiện hiệu quả công việc, ngay cả những người không chuyên nghiệp cũng có thể dễ dàng bắt đầu.

7, chức năng hỗ trợ bơm giàu, giải pháp một cửa

Xem xét tính đặc biệt của kịch bản ứng dụng của bơm nước, loạt 6800 đi kèm với các chức năng hỗ trợ của bơm nước, có thể dễ dàng nhận ra các chức năng của bóng nổi, đồng hồ đo áp suất tiếp xúc điện, rơle mực nước và rơle mức thoát nước. Thông qua các chức năng này, nó có thể kiểm soát chính xác sự khởi đầu và dừng máy bơm, nhận ra nguồn cung cấp và thoát nước tự động và cung cấp giải pháp thông minh một cửa cho hệ thống bơm để đáp ứng nhu cầu đa dạng của những người dùng khác nhau trong lĩnh vực cung cấp và thoát nước.

8, Hiệu suất chi phí cực cao, lựa chọn kinh tế và thực tế

Về giá cả, loạt 6800 người khởi đầu mềm là cực kỳ cạnh tranh. So với AutoCabinet truyền thống, giá của nó rẻ hơn 10% và đối với các thiết bị năng lượng nhỏ, nó cũng hỗ trợ lắp tường, tiết kiệm thêm không gian lắp đặt và chi phí. Hiệu suất chi phí cao như vậy, để các doanh nghiệp tận hưởng các sản phẩm hiệu suất cao cùng một lúc, mà không chịu áp lực chi phí quá mức, thực sự nhận ra sự kết hợp hoàn hảo của thực tiễn kinh tế và hiệu suất tuyệt vời.

Với hiệu suất tuyệt vời trong giao diện hoạt động, chức năng giao tiếp, thiết kế và lắp đặt, hiệu suất phân tán nhiệt, chế độ điều khiển, thiết kế hệ thống dây điện, chức năng hỗ trợ bơm và hiệu suất chi phí, bộ khởi động mềm 6800 đã trở thành công ty dẫn đầu trong lĩnh vực thiết bị điện công nghiệp, đưa ra động lực mạnh mẽ cho sự phát triển của các ngành công nghiệp khác nhau.

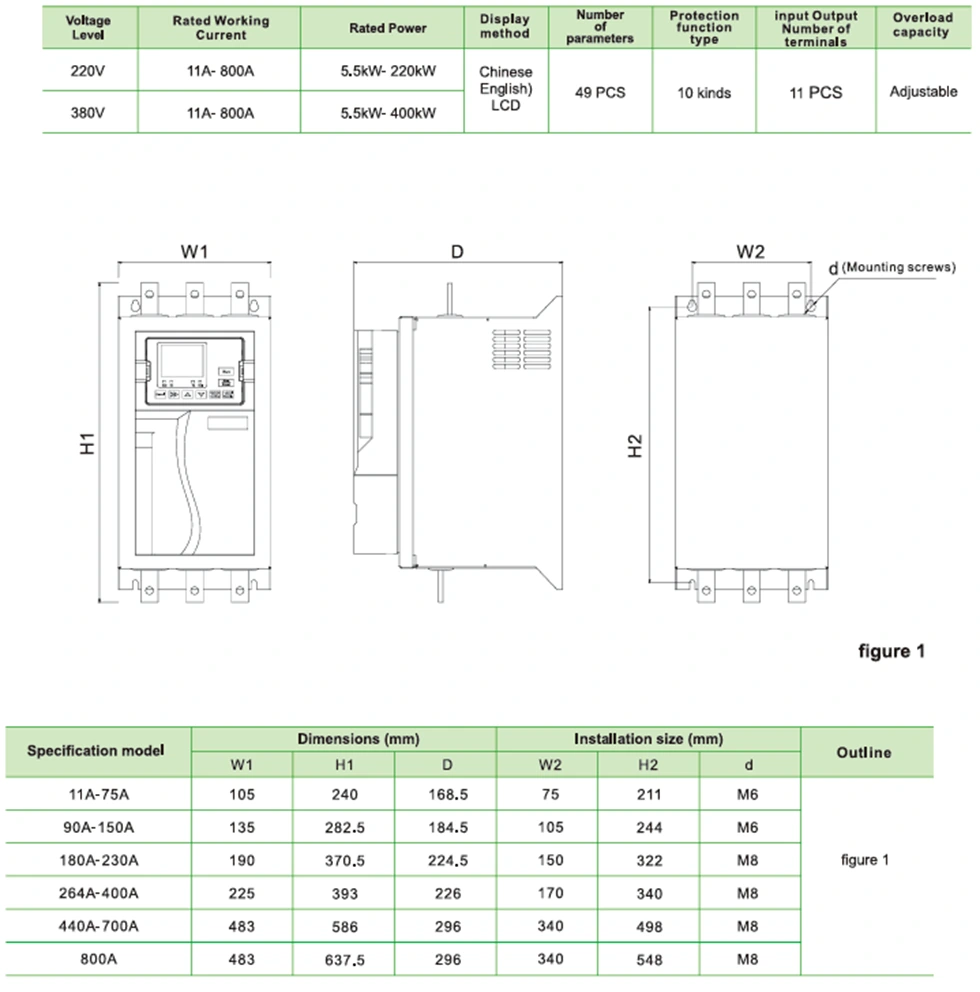

Tham số sản phẩm (đặc điểm kỹ thuật)

Tính năng sản phẩm

1. Hàm giao tiếp

Đi kèm với Modbus RTU Communication, Profibus và Profinet Communication có thể được thêm vào bằng cách thêm thẻ mở rộng.

2, có thể là màn hình LCD bàn phím +4 dòng ngoài

Bàn phím có thể được chèn và gỡ bỏ nhanh chóng để đáp ứng nhu cầu của hoạt động từ xa.

3, Chức năng bảo vệ động cơ toàn diện hơn

Bảo vệ quá điện áp, bảo vệ dưới áp lực, bảo vệ quá dòng, bảo vệ quá tải, bảo vệ quá tải, bảo vệ mất pha, đứt gãy, lỗi thyristor, mất cân bằng dòng điện ba pha, bảo vệ quá nhiệt, v.v.

4, Phạm vi điện áp nguồn điện rộng

Đáp ứng điện áp đầu vào nguồn chính của mục đích chung 220-440V.

5. Thiết bị đầu cuối có thể cắm

1 bộ thiết bị đầu cuối giao tiếp, 4 đầu vào đầu vào, 1 bộ đầu ra tương tự, 2 bộ rơle có thể lập trình.

◆ Cung cấp năng lượng ba pha: AC220V, AC380V, AC440V ± 10%

◆ Hiện tại được xếp hạng: 11a-400a,

◆ Động cơ áp dụng: Loại lồng sóc chung AC Động cơ không đồng bộ

◆ Chế độ khởi động: Điện áp, đường dốc hiện tại, mô -men xoắn

◆ Chế độ đỗ xe: Dừng mềm, Dừng miễn phí

◆ Đầu vào logic: Trở kháng 1.8kΩ, Power +24V

◆ Tần số bắt đầu: Nên bắt đầu không quá 10 lần mỗi giờ

◆ Cấp độ bảo vệ: IP20

◆ Chế độ làm mát: Làm mát không khí

◆ Chế độ cài đặt: treo tường

◆ Điều kiện môi trường: Độ cao vượt quá 2000 mét, công suất phải được giảm tương ứng và nhiệt độ môi trường nằm trong khoảng từ -10 đến +40 ° C

Độ ẩm tương ứng không vượt quá 95%(20 ℃ ± 5), không dễ cháy, nổ, khí ăn mòn, không có bụi dẫn điện, lắp đặt trong nhà, thông gió tốt, rung dưới 0,5g

Ứng dụng sản phẩm

Các sản phẩm có thể được sử dụng trong ngành luyện kim và hóa chất, máy nén khí, cần cẩu, các dịp kỹ thuật thành phố.

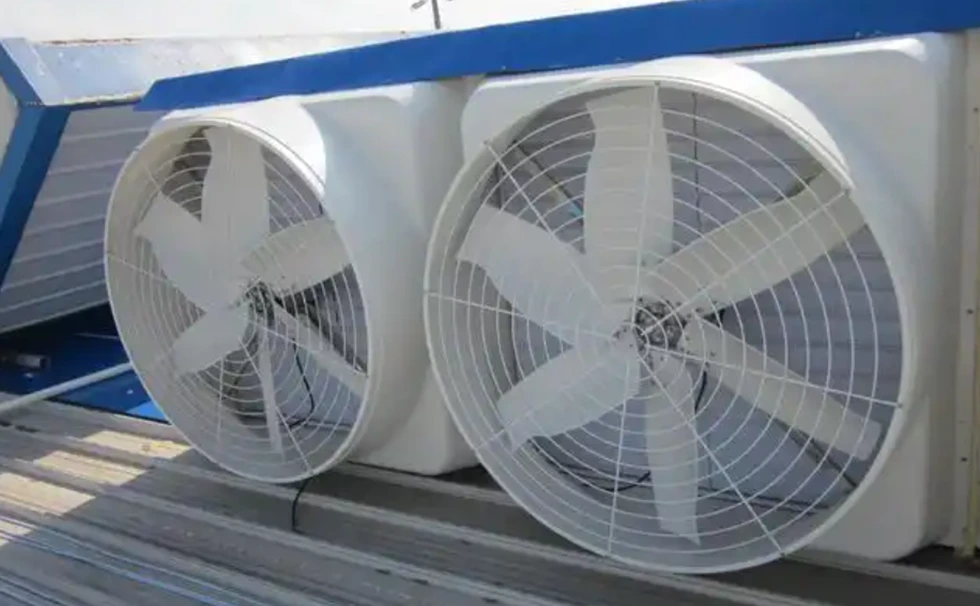

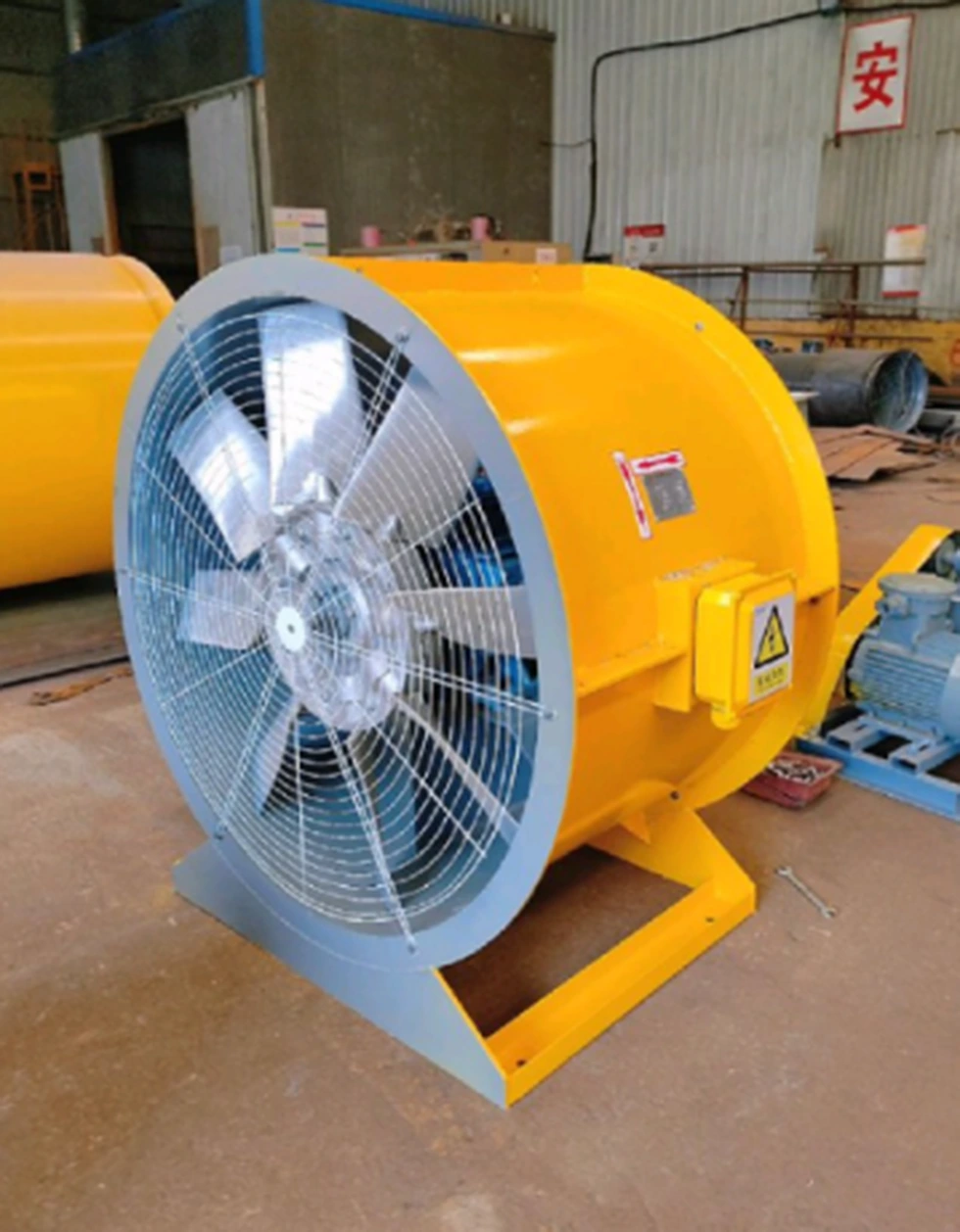

Người hâm mộ

Bộ khởi động mềm không chỉ làm giảm đáng kể ma sát và quán tính của quạt do quán tính lớn của lưỡi và cánh quạt, mà còn tránh được thiệt hại của vòng bi, thắt lưng, lưỡi và các bộ phận khác do mô -men xoắn tức thời quá mức. Các bộ khởi động mềm SCKR1-6800 của WCE, với các thuật toán tương thích và tiết kiệm năng lượng cao, có thể bao gồm các nhu cầu đa dạng từ người hâm mộ nhỏ đến người hâm mộ công nghiệp lớn, giúp các công ty đạt được sản xuất xanh và hiệu quả. Việc áp dụng bộ khởi động mềm trên quạt giải quyết hiệu quả các vấn đề về sốc hiện tại và cơ học bắt đầu cao, đặc biệt là cho kịch bản không yêu cầu điều chỉnh tốc độ nhưng cần bắt đầu và dừng lại nhẹ nhàng. Lựa chọn hợp lý và cài đặt tham số là chìa khóa, có thể cải thiện đáng kể độ tin cậy và kinh tế của hệ thống.

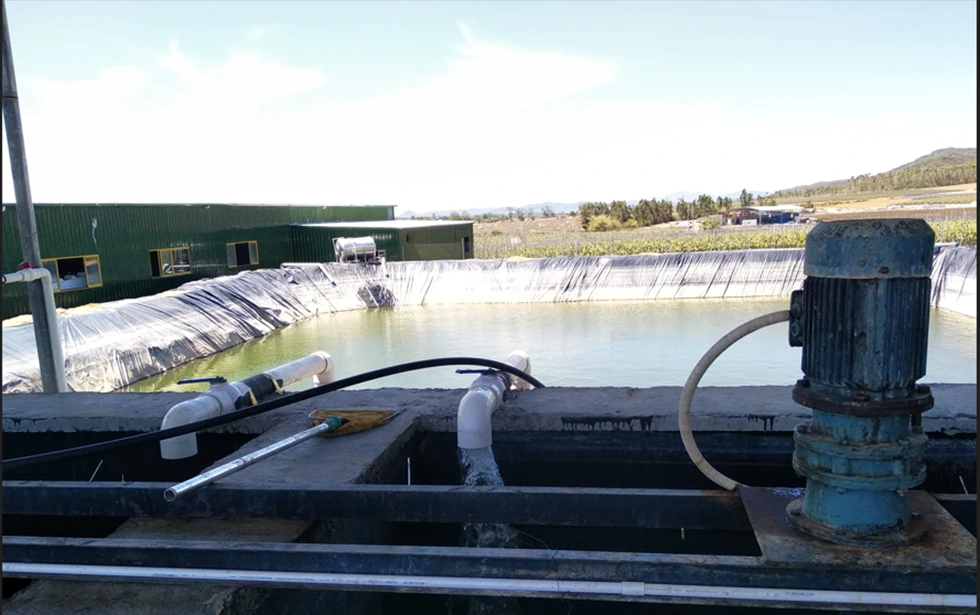

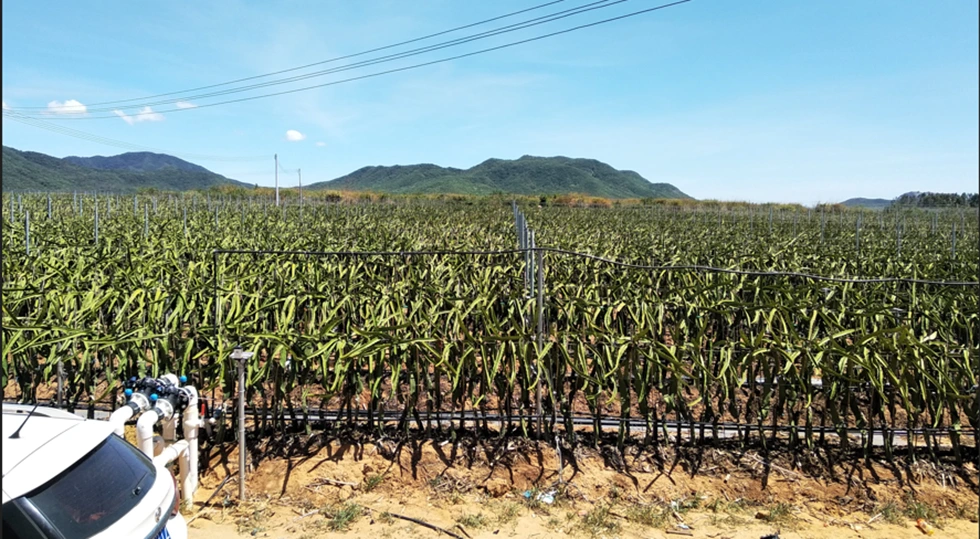

Thủy lợi hiện trường

So với bộ chuyển đổi tần số, bộ khởi động mềm có giá thấp hơn và phù hợp cho các kịch bản tưới mà không cần điều chỉnh tốc độ. Trong hệ thống tưới hiện trường, bộ khởi động mềm chủ yếu hoạt động trên động cơ không đồng bộ ba pha điều khiển bơm nước và áp dụng độ khởi động của độ dốc điện áp hoặc chế độ khởi động giới hạn hiện tại, do đó tốc độ động cơ tăng dần từ 0 đến tốc độ định mức, tránh dòng điện cao tức thời được tạo ra bởi sự khởi động trực tiếp truyền thống. Khi tắt, chức năng dừng mềm tùy chọn, bằng cách giảm điện áp tuyến tính để giảm tốc độ bơm, ức chế hiệu ứng búa nước. Bộ khởi động mềm giải quyết hiệu quả các vấn đề về tác động hiện tại cao, nồng độ ứng suất cơ học và hiệu ứng búa nước của động cơ bơm thông qua kiểm soát khởi động linh hoạt và nhiều cơ chế bảo vệ trong hệ thống tưới thực địa, và cải thiện đáng kể độ tin cậy và kinh tế của hệ thống.

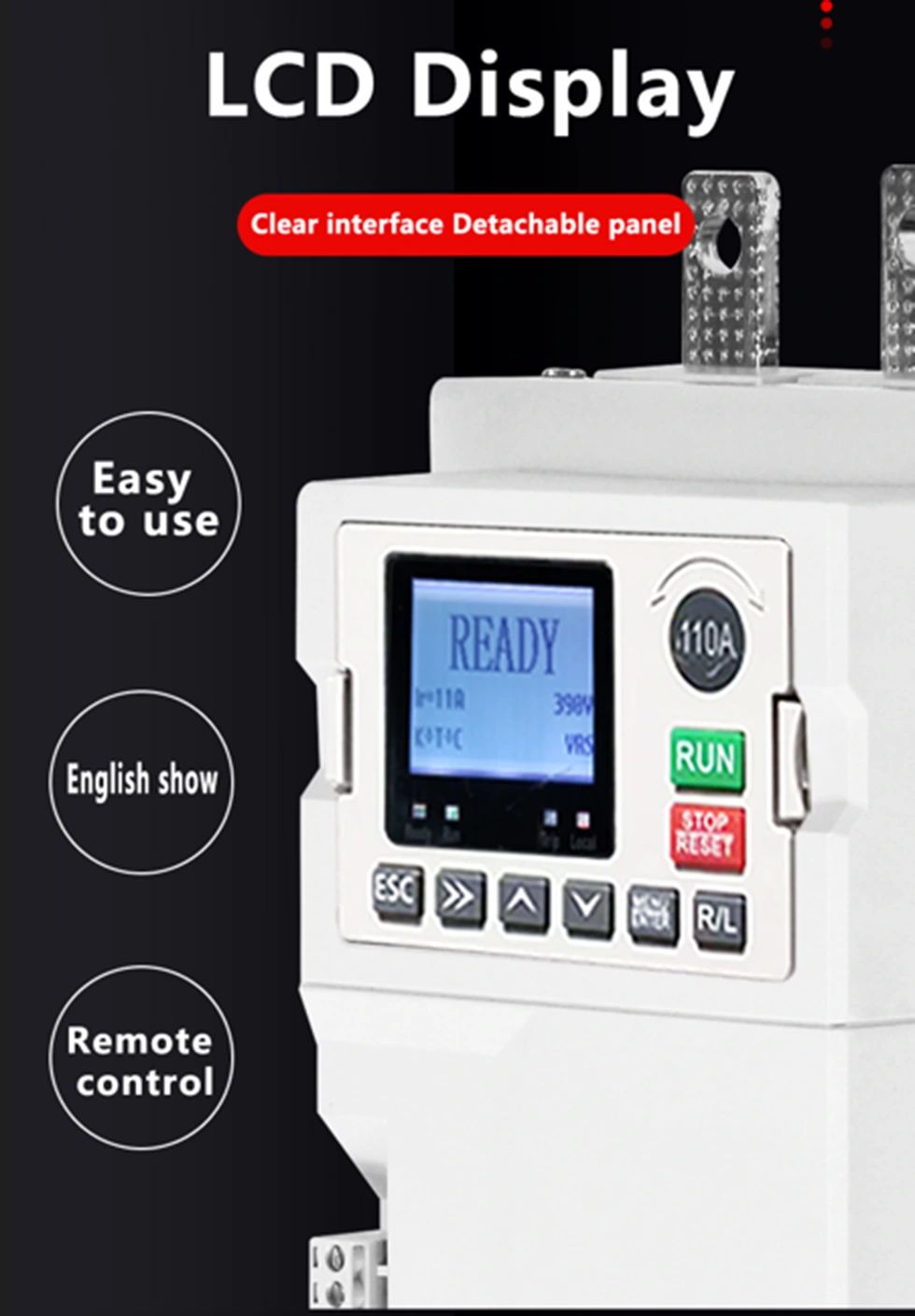

Màn hình bốn dòng LCD HD, dễ vận hành. Đi kèm với màn hình song ngữ bằng tiếng Trung và tiếng Anh, nếu cần, bạn có thể tùy chỉnh ngôn ngữ. Bàn phím có thể cắm, dễ dàng để di chuyển ra ngoài.

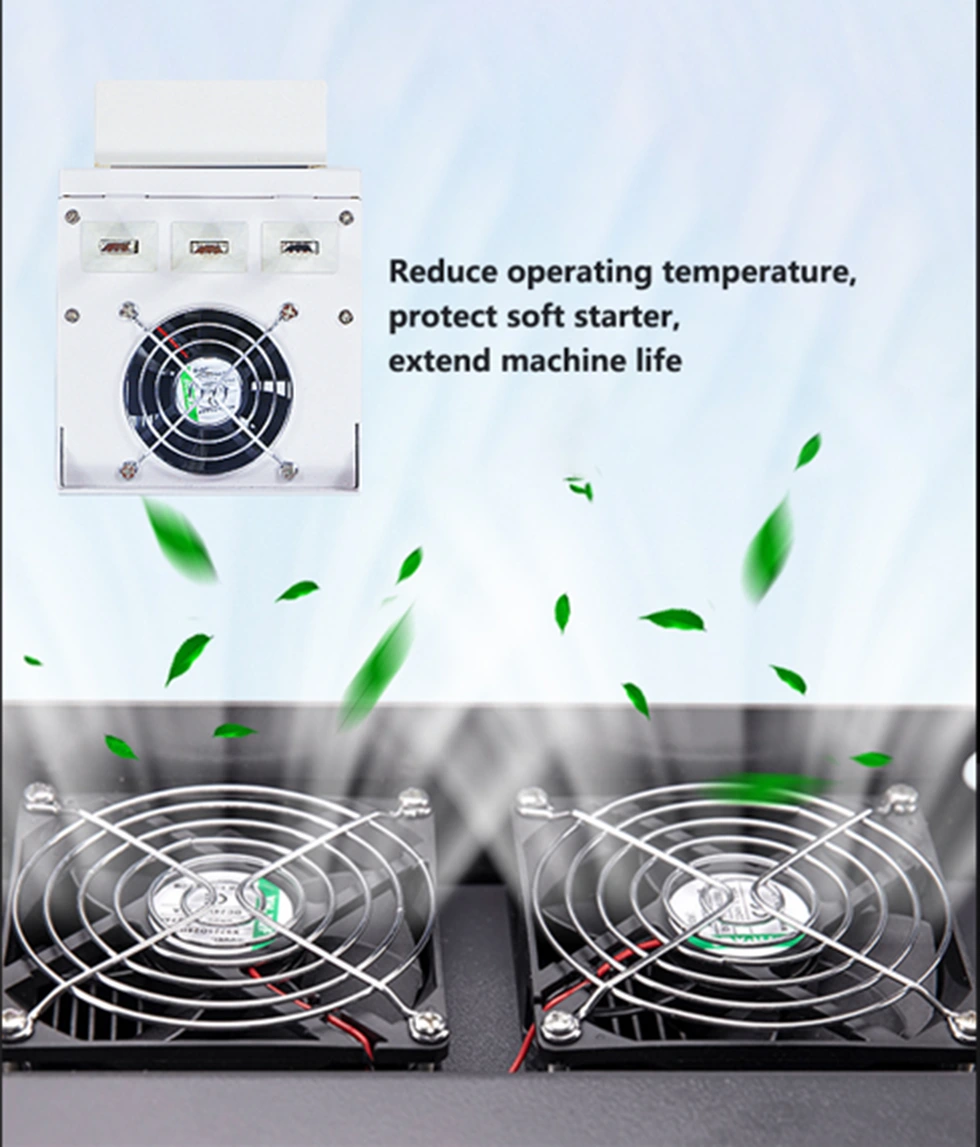

Bộ khởi động mềm sẽ tạo ra nhiệt trong quá trình hoạt động do dòng điện đi qua thyristor. Nếu nhiệt độ của thyristor quá cao, nó có thể bị hỏng, vì vậy chúng ta cần lắp đặt quạt để làm mát nó. Các bộ khởi động mềm 6800 series đều sử dụng quạt DC tốc độ cao 24V, tản nhiệt toàn diện 360 ° và gió mạnh hơn. Nó không chỉ làm giảm sự tắt máy không có kế hoạch do quá nóng, mà còn kéo dài đáng kể tuổi thọ của bộ khởi động mềm.

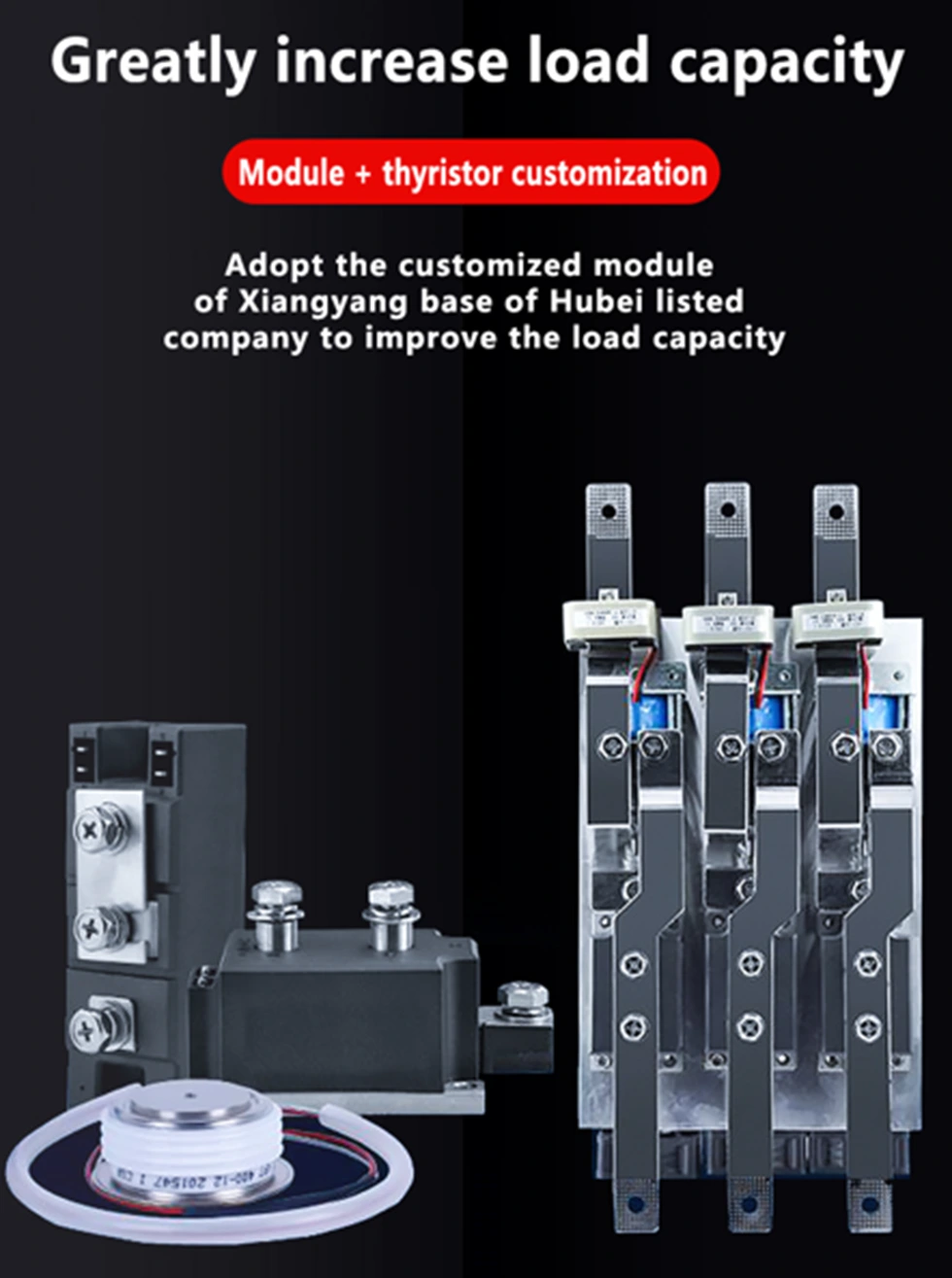

Chúng tôi có sự hợp tác sâu sắc với Hubei Taiji, một công ty niêm yết trong nước và sử dụng các mô -đun và thyristor tùy chỉnh, khác với các mô -đun chung được cung cấp trên thị trường, để cải thiện khả năng tải.

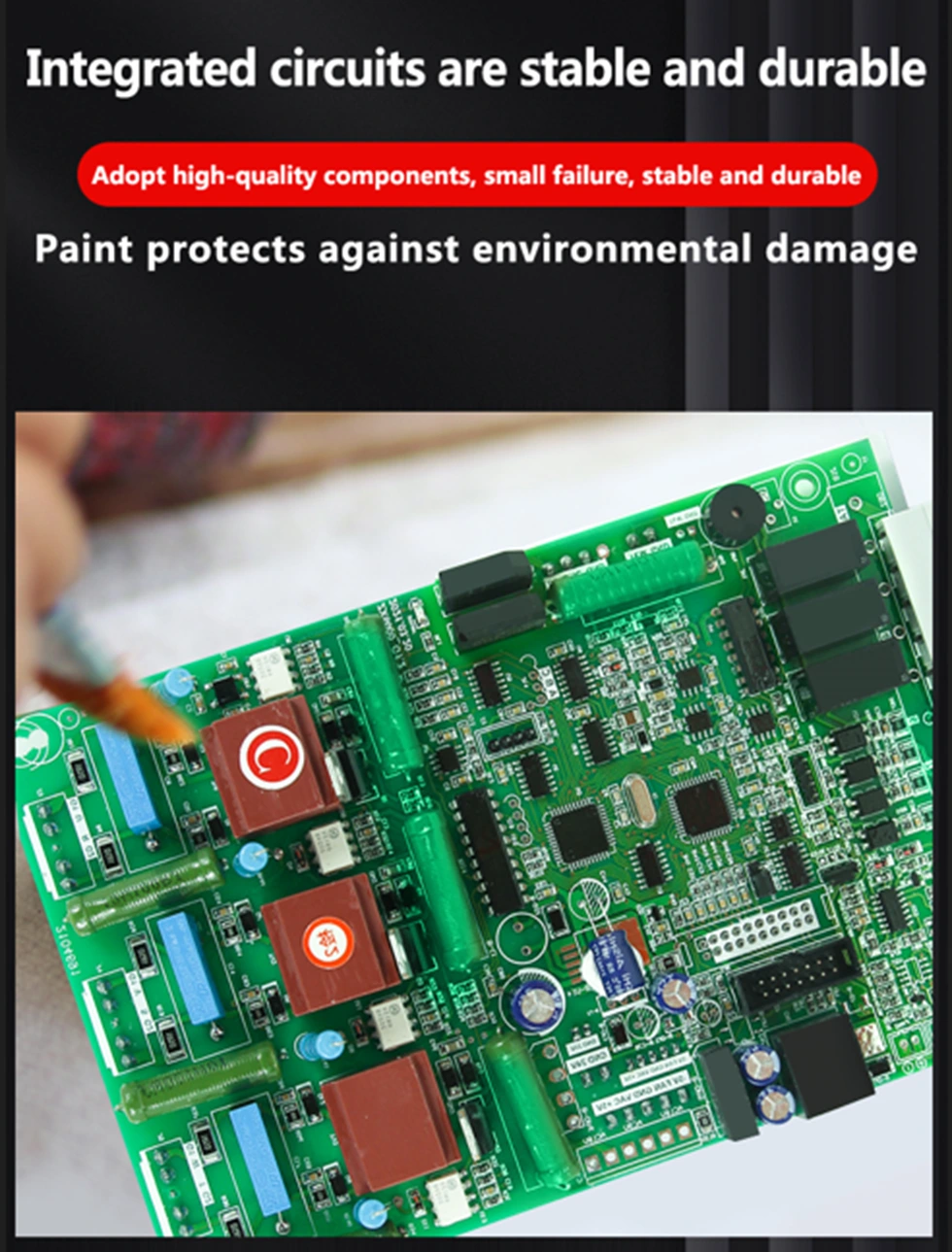

Mục đích chính của sơn bàn chải bảng mạch khởi động mềm (thường là ba lớp chống sơn, cách nhiệt hoặc lớp phủ chống ẩm) là để bảo vệ sự ổn định và tuổi thọ của bảng mạch trong môi trường làm việc phức tạp, để đảm bảo tuổi thọ của bảng điều khiển, tất cả chúng ta đều sử dụng các bản vá có độ ẩm cao, nhưng tất cả đều sử dụng máy bay. Tăng độ bền và an toàn.

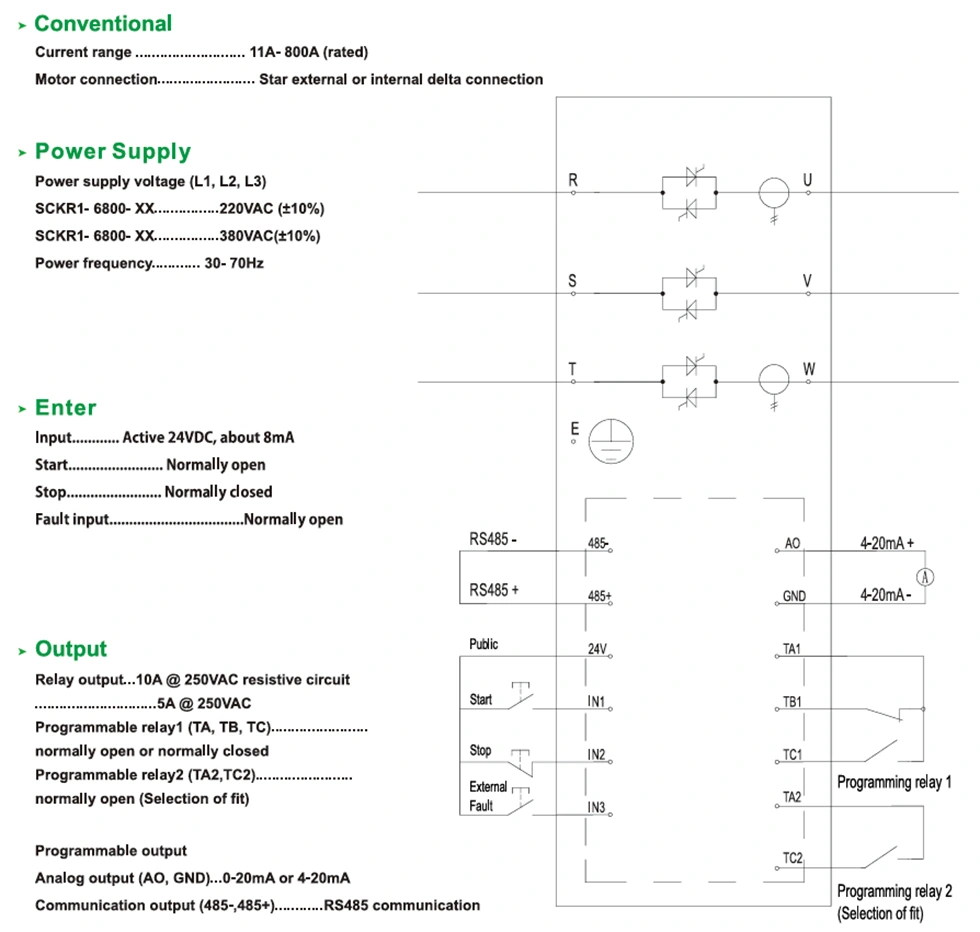

Sơ đồ nối dây khởi động mềm.
