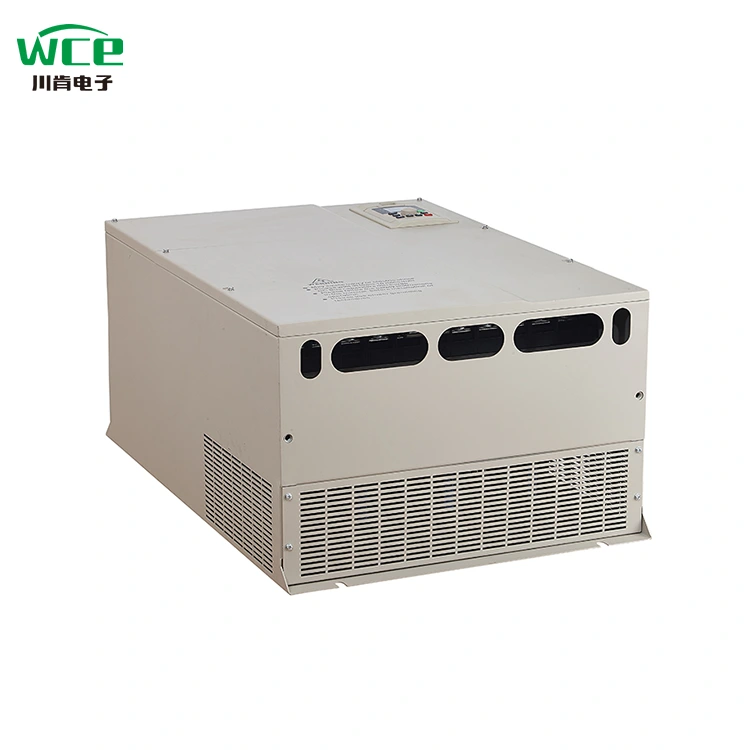

Biến tần biến tần (VFD) 75kWcung cấp khả năng điều chỉnh tốc độ cho động cơ AC tương thích trong các hệ thống công nghiệp. Tuy nhiên, việc chọn đúng ổ đĩa đòi hỏi nhiều thứ hơn là chỉ phù hợp với mức công suất. Người mua phải xem xét dòng điện định mức của động cơ, điện áp cung cấp, yêu cầu quá tải, đặc tính tải, tốc độ vận hành, điều kiện môi trường xung quanh và chức năng điều khiển. Hướng dẫn này giải thích cách thức hoạt động của VFD 75kW, nơi có thể sử dụng nó, thông số kỹ thuật nào đáng được quan tâm và cách tránh các vấn đề phổ biến về lựa chọn và lắp đặt. Nó cũng cung cấp danh sách kiểm tra mua hàng thực tế cho các kỹ sư, nhà sản xuất thiết bị, nhà tích hợp hệ thống và nhà phân phối công nghiệp làm việc với Công ty TNHH Điện lực Chiết Giang Chuanken.
Động cơ công nghiệp, máy bơm điện, quạt, máy nén, băng tải, máy trộn và nhiều loại máy móc khác. Trong các ứng dụng mà tốc độ yêu cầu thay đổi theo nhu cầu sản xuất, việc chạy động cơ liên tục ở tốc độ tối đa có thể tạo ra mức tiêu thụ năng lượng không cần thiết, ứng suất cơ học hoặc quá trình không ổn định.
A Biến tần 75kW biến tần VFDlà bộ điều khiển động cơ điện tử được thiết kế để điều chỉnh tốc độ và hoạt động của động cơ AC tương thích bằng cách điều chỉnh tần số và điện áp đầu ra theo phương pháp điều khiển đã chọn. Ký hiệu 75kW đại diện cho một loại công suất danh nghĩa, nhưng định mức động cơ có thể sử dụng được phụ thuộc vào định mức dòng điện cụ thể, cấp điện áp, định mức nhiệm vụ và điều kiện lắp đặt của biến tần.
Đối với các nhà sản xuất thiết bị và người mua công nghiệp, VFD được lựa chọn phù hợp có thể hỗ trợ khả năng tăng tốc mượt mà hơn, giảm tốc có kiểm soát, điều chỉnh quy trình được cải thiện và vận hành động cơ linh hoạt hơn. Nó cũng có thể cung cấp các chức năng bảo vệ động cơ và khả năng giám sát, tùy thuộc vào kiểu máy.
Tuy nhiên, không phải biến tần 75kW nào cũng phù hợp với mọi động cơ 75kW. Hai ổ đĩa có cùng công suất danh định có thể khác nhau về khả năng quá tải, cấu hình đầu vào, hiệu suất điều khiển, bảo vệ môi trường và giao diện truyền thông.
Ổ đĩa biến tần AC điển hình chuyển đổi nguồn AC đến thành DC thông qua bộ chỉnh lưu và liên kết DC, sau đó sử dụng các thiết bị chuyển mạch điện tử để tạo ra đầu ra AC có tần số có thể điều chỉnh. Hệ thống điều khiển điều chỉnh đầu ra theo chế độ vận hành đã chọn và yêu cầu của động cơ.
Đối với động cơ cảm ứng xoay chiều, tốc độ đồng bộ có liên quan đến tần số nguồn và số cực của động cơ. Việc giảm tần số thường làm giảm tốc độ động cơ, trong khi tăng tần số sẽ làm tăng tốc độ trong phạm vi hoạt động cho phép của động cơ và biến tần. Tốc độ thực tế của động cơ cảm ứng cũng phụ thuộc vào tải và độ trượt.
Nhiều biến tần sử dụng điều khiển volt trên hertz (V/f) để điều chỉnh tốc độ một cách đơn giản. Điều khiển vectơ không cảm biến có thể giúp cải thiện khả năng kiểm soát mô-men xoắn trong các ứng dụng đòi hỏi tốc độ hoặc hiệu suất tải cao hơn. Các chức năng khả dụng tùy thuộc vào model VFD cụ thể và cấu hình động cơ.
Các đường dốc tăng tốc và giảm tốc có thể điều chỉnh giúp kiểm soát tốc độ khởi động và dừng động cơ. Cài đặt đường dốc phù hợp có thể giảm tải cơ học đột ngột và hỗ trợ sản xuất ổn định hơn. Tải quán tính cao hoặc yêu cầu dừng nhanh có thể cần thêm thiết bị phanh.
Tùy thuộc vào kiểu máy, VFD có thể theo dõi dòng điện, điện áp, nhiệt độ, tần số hoạt động và tình trạng lỗi. Chức năng bảo vệ quá tải động cơ điện tử và chẩn đoán lỗi có thể hỗ trợ các nhóm bảo trì, nhưng biến tần phải được cấu hình chính xác và sử dụng với bất kỳ biện pháp bảo vệ bên ngoài cần thiết nào.
VFD 75kW có thể phù hợp cho các ứng dụng động cơ công nghiệp từ trung bình đến lớn khi khả năng điều khiển và xếp hạng điện của nó phù hợp với thiết bị. Các ứng dụng điển hình bao gồm những điều sau đây.
Kiểm soát tốc độ thay đổi có thể giúp điều chỉnh lưu lượng hoặc áp suất trong hệ thống bơm. Với chiến lược kiểm soát thích hợp, nó có thể giảm tổn thất do điều tiết, hỗ trợ ổn định áp suất và giúp quản lý nhu cầu đang thay đổi. Đặc tính bơm và yêu cầu lưu lượng tối thiểu vẫn phải được tôn trọng.
Tốc độ quạt có thể được điều chỉnh để đáp ứng các yêu cầu về thông gió, làm mát hoặc xử lý luồng không khí. Đối với nhiều hệ thống quạt ly tâm, việc giảm tốc độ có thể làm giảm đáng kể nhu cầu điện năng, miễn là các yêu cầu về điểm vận hành và quy trình cho phép điều đó.
Băng tải thường yêu cầu khả năng tăng tốc được kiểm soát và tốc độ ổn định khi tải thay đổi. Bộ truyền động phải được chọn theo mômen khởi động, quán tính tải, yêu cầu dừng và khả năng khởi động thường xuyên hoặc quá tải.
Máy trộn, thiết bị sản xuất và các máy công nghiệp khác có thể cần điều chỉnh tốc độ để phù hợp với các nguyên liệu hoặc giai đoạn xử lý khác nhau. VFD phù hợp có thể cải thiện tính linh hoạt trong vận hành, mặc dù cấu hình mô-men xoắn và các yêu cầu quy trình phải hướng dẫn chiến lược điều khiển.
| Ứng dụng | Mục tiêu kiểm soát điển hình | Yếu tố lựa chọn quan trọng |
|---|---|---|
| Bơm ly tâm | Điều chỉnh lưu lượng hoặc áp suất | Chế độ mô-men xoắn thay đổi, điều khiển PID, lưu lượng tối thiểu |
| Quạt công nghiệp | Kiểm soát luồng không khí và thông gió | Phạm vi hoạt động, làm mát, tối ưu hóa năng lượng |
| băng tải | Kiểm soát khởi động và vận chuyển ổn định | Mômen khởi động và khả năng quá tải |
| Máy trộn | Tốc độ xử lý có thể điều chỉnh | Nhu cầu mô-men xoắn và điều kiện tải thay đổi |
| Máy nén | Điều chỉnh công suất nếu được phép | Khả năng tương thích của máy nén và yêu cầu khởi động |
Đây là những ví dụ ứng dụng chung chứ không phải là những tuyên bố về khả năng tương thích được đảm bảo. Các yêu cầu của nhà sản xuất thiết bị và điều kiện vận hành thực tế sẽ quyết định lựa chọn cuối cùng.
Thông số kỹ thuật phù hợp giúp ngăn chặn sự không phù hợp tốn kém, các chuyến đi bất ngờ và sự chậm trễ trong vận hành có thể tránh được. Trước khi yêu cầu báo giá, hãy xem xét các yếu tố kỹ thuật sau.
Bắt đầu với bảng tên động cơ và xác định công suất định mức cũng như dòng điện đầy tải của nó. Dòng điện đầu ra liên tục của VFD phải đáp ứng hoặc vượt quá dòng điện mà động cơ yêu cầu trong các điều kiện vận hành dự định. Khả năng dòng điện đặc biệt quan trọng khi động cơ hoạt động với mô-men xoắn cao hoặc quá tải thường xuyên.
Xác nhận cấu hình điện áp, tần số và pha nguồn có sẵn. Định mức đầu vào của biến tần phải phù hợp với nguồn điện, còn đầu ra của nó phải tương thích với động cơ. Chỉ riêng định mức 75kW không xác định liệu một kiểu máy cụ thể có phù hợp với hệ thống cung cấp 380V, 400V, 415V hay hệ thống cung cấp khác hay không.
Yêu cầu quá tải khác nhau tùy theo ứng dụng và kiểu máy. Máy bơm ly tâm và quạt thường sử dụng công suất mô-men xoắn thay đổi, trong khi băng tải có tải và một số máy nén có thể yêu cầu khả năng quá tải lớn hơn. Kiểm tra tỷ lệ phần trăm quá tải, thời gian, mức tải định mức do nhà sản xuất quy định và mọi điều kiện giảm công suất liên quan.
Xác định xem điều khiển V/f có đủ hay không hoặc có cần điều khiển vectơ không cảm biến hay không. Xem xét mô-men xoắn khởi động, hiệu suất ở tốc độ thấp, điều chỉnh tốc độ và liệu có cần phản hồi từ bộ mã hóa hoặc cảm biến quy trình hay không.
Nhiệt độ môi trường xung quanh, bụi, độ ẩm, độ cao, thông gió và lớp bảo vệ vỏ có thể ảnh hưởng đến hiệu suất của ổ đĩa. Nếu VFD sẽ được lắp đặt trong tủ điện nóng hoặc khu công nghiệp bụi bặm, hãy kiểm tra các yêu cầu làm mát, điều kiện môi trường cho phép và mọi mức giảm tải cần thiết.
Kiểm tra xem ứng dụng có yêu cầu đầu vào kỹ thuật số và analog, đầu ra rơle, điều khiển PID, ghi nhật ký lỗi hay giao tiếp với PLC hoặc hệ thống giám sát hay không. Hỗ trợ giao thức và các thiết bị đầu cuối có sẵn khác nhau tùy theo dòng sản phẩm.
Các máy khác nhau đặt ra những yêu cầu khác nhau đối với động cơ. Hiểu được cấu hình tải giúp xác định mức đánh giá hiện tại, chế độ điều khiển và cấu hình phanh cần thiết.
Máy bơm ly tâm, quạt và nhiều máy thổi là những ứng dụng có mô-men xoắn biến đổi phổ biến. Nhu cầu mô-men xoắn của họ thường giảm khi tốc độ giảm. Do đó, ổ đĩa được cấu hình chính xác có thể giúp giảm mức tiêu thụ năng lượng khi hệ thống dành thời gian đáng kể ở tốc độ giảm.
Băng tải, một số máy bơm chuyển vị dương và một số máy trộn có thể yêu cầu mô-men xoắn đáng kể ngay cả ở tốc độ thấp. Những ứng dụng này thường cần một ổ đĩa có định mức tải nặng phù hợp và khả năng chịu quá tải phù hợp. Việc làm mát động cơ ở tốc độ thấp cũng phải được đánh giá.
Thiết bị quay lớn có thể tạo ra năng lượng tái tạo khi giảm tốc. Các tải dẫn động động cơ thay vì được dẫn động cũng có thể yêu cầu xử lý đặc biệt. Tùy thuộc vào ứng dụng, có thể cần có điện trở hãm, bộ hãm hoặc giải pháp tái tạo.
Khi nhiệm vụ không chắc chắn, hãy cung cấp cho nhà cung cấp loại tải, tần suất khởi động, thời gian tăng tốc cần thiết, thời gian dừng, phạm vi tốc độ và các điều kiện quá tải dự kiến. Thông tin này hữu ích hơn là chỉ yêu cầu một mô hình 75kW.
Tiết kiệm năng lượng là lý do phổ biến để lắp đặt VFD, nhưng kết quả phụ thuộc vào máy, chiến lược điều khiển, lịch trình vận hành và thiết kế hệ thống. Ổ đĩa không tự động giảm mức tiêu thụ năng lượng trong mọi ứng dụng.
Trong nhiều hệ thống bơm và quạt ly tâm, công suất cần thiết có thể giảm đáng kể khi tốc độ giảm. Điều này có thể tạo ra khoản tiết kiệm khi nhu cầu thay đổi trong ngày. Tuy nhiên, kết quả thực tế phụ thuộc vào đường cong của hệ thống, áp suất tĩnh, các ràng buộc của quy trình và hiệu suất vận hành của động cơ.
Cùng nhau đánh giá hiệu suất động cơ, tổn thất truyền động, tổn thất truyền động, yêu cầu của quy trình và phương pháp điều khiển hiện có. Phạm vi tốc độ được lựa chọn kém hoặc chiến lược kiểm soát không phù hợp có thể hạn chế lợi ích mong đợi.
Ghi lại số giờ hoạt động, nhu cầu điện năng đo được, sự thay đổi phụ tải, giá điện và chi phí bảo trì. So sánh hệ thống hiện tại với hệ thống điều khiển VFD được đề xuất bằng cách sử dụng các giả định thực tế thay vì dựa vào tỷ lệ tiết kiệm chung.
| Yếu tố chi phí | Thông tin cần thu thập | Tại sao nó quan trọng |
|---|---|---|
| Tiêu thụ năng lượng | Đo kW và số giờ hoạt động hàng năm | Ước tính mức tiết kiệm điện tiềm năng |
| Cài đặt | Tủ, hệ thống dây điện, bộ lọc và vận hành | Xác định chi phí dự án ban đầu |
| BẢO TRÌ | Yêu cầu kiểm tra, làm mát và dịch vụ | Hỗ trợ lập kế hoạch chi phí vòng đời |
| Hiệu suất quá trình | Dữ liệu lưu lượng, áp suất, tốc độ và sản xuất | Kiểm tra xem giải pháp điều khiển có đáp ứng nhu cầu vận hành hay không |
Cài đặt đúng là điều cần thiết để vận hành an toàn và hiệu suất đáng tin cậy. Nhân viên điện có trình độ phải tuân theo hướng dẫn của nhà sản xuất ổ đĩa, các mã điện hiện hành và các yêu cầu an toàn của máy.
Xác minh điện áp, pha, tần số, nối đất và các thiết bị bảo vệ ngược dòng. Xác nhận rằng biến tần đã chọn tương thích với hệ thống cung cấp và điều kiện lắp đặt.
Cung cấp khoảng trống, thông gió và tản nhiệt cần thiết. Tách dây nguồn khỏi dây điều khiển nhạy cảm khi thích hợp và làm theo hướng dẫn của nhà sản xuất về cách đi dây cáp và khả năng tương thích điện từ.
Định cấu hình điện áp, dòng điện, tần số, tốc độ định mức của động cơ và dữ liệu bảng tên cần thiết khác. Áp dụng các cài đặt bảo vệ động cơ và chế độ điều khiển thích hợp theo hướng dẫn của nhà sản xuất.
Kiểm tra hướng quay, tăng tốc, giảm tốc, tốc độ vận hành, phản hồi tải và xử lý lỗi. Kiểm tra trình tự điều khiển hoàn chỉnh trước khi đưa máy vào sản xuất bình thường.
Lưu cài đặt tham số, thông tin nối dây, hồ sơ vận hành và lịch sử cảnh báo có liên quan. Tài liệu giúp kỹ thuật viên khôi phục cấu hình dự định và khắc phục sự cố trong tương lai.
Để an toàn, hãy cách ly nguồn điện và tuân theo các quy trình xác minh và phóng điện của nhà sản xuất trước khi làm việc trên biến tần hoặc thiết bị được kết nối với biến tần. Bus DC có thể giữ lại điện áp nguy hiểm sau khi ngắt nguồn.
Nhiều lỗi ổ đĩa có thể bắt nguồn từ việc định cỡ không chính xác, làm mát kém, cài đặt thông số không phù hợp, vấn đề về dây dẫn hoặc điều kiện tải đòi hỏi khắt khe. Quy trình khắc phục sự cố có cấu trúc có thể giảm thời gian ngừng hoạt động và tránh việc thay thế thành phần không cần thiết.
Các nguyên nhân có thể bao gồm nhu cầu mô-men xoắn khởi động quá cao, thời gian tăng tốc ngắn, liên kết cơ học, dữ liệu động cơ không chính xác hoặc cài đặt điều khiển không phù hợp. Xem lại lịch sử lỗi và tình trạng tải trước khi điều chỉnh các thông số.
Kiểm tra hệ thống thông gió, nhiệt độ tủ, quạt làm mát, độ sạch của tản nhiệt và tải. Xác minh xem việc lắp đặt có vượt quá giới hạn nhiệt độ hoặc độ cao xung quanh cho phép hay không và liệu có cần giảm công suất hay không.
Giảm tốc nhanh hoặc tải quán tính cao có thể trả lại năng lượng cho bus DC của biến tần. Tùy thuộc vào ứng dụng và thiết kế sản phẩm, có thể cần thời gian giảm tốc lâu hơn hoặc giải pháp phanh phù hợp.
Kiểm tra độ chính xác của thông số động cơ, chế độ điều khiển, tín hiệu tham chiếu tốc độ, hệ thống dây điện và sự thay đổi tải. Đối với các hệ thống vòng kín, hãy kiểm tra thiết bị phản hồi và cài đặt điều khiển có liên quan.
Xem lại mã cảnh báo, điều kiện cung cấp, hệ thống dây điện điều khiển, cấu hình mạng và cách bố trí nối đất. Ghi lại lỗi trước khi đặt lại ổ đĩa và tham khảo hướng dẫn sử dụng sản phẩm hoặc bộ phận hỗ trợ kỹ thuật đủ trình độ khi vẫn chưa rõ nguyên nhân.
Bảo trì phòng ngừa phải tuân theo lịch trình dịch vụ của nhà sản xuất và bao gồm việc kiểm tra thích hợp đường dẫn thông gió, kết nối điện, điều kiện môi trường và hồ sơ lỗi.
Người mua công nghiệp có thể giảm bớt khoảng trống về thông số kỹ thuật và sự chậm trễ trong mua sắm bằng cách chuẩn bị bản tóm tắt kỹ thuật hoàn chỉnh trước khi yêu cầu báo giá.
Chiết Giang Chuanken Electric Co., Ltd.đóng vai trò là tài liệu tham khảo của công ty cho người mua đánh giá các sản phẩm điều khiển động cơ công nghiệp. Khi thảo luận về ổ tần số biến tần 75kW, người mua nên cung cấp ứng dụng dự định và các yêu cầu về điện để có thể xác nhận dòng sản phẩm và cấu hình phù hợp.
Đối với các dự án OEM, nâng cấp thiết bị và mua sắm của nhà phân phối, việc so sánh các nhà cung cấp về sự phù hợp kỹ thuật, tài liệu, hỗ trợ dịch vụ và tổng chi phí vận hành sẽ mang lại cơ sở vững chắc hơn cho các quyết định mua hàng so với việc chỉ so sánh xếp hạng công suất danh nghĩa.
VFD 75kW điều khiển tốc độ và hoạt động của động cơ AC tương thích bằng cách điều chỉnh tần số và điện áp đầu ra của nó. Tùy thuộc vào kiểu máy, nó cũng có thể cung cấp khả năng bảo vệ động cơ, tăng tốc và giảm tốc có thể điều chỉnh, giám sát và tích hợp điều khiển công nghiệp.
Nó có thể phù hợp, nhưng chỉ riêng mức công suất là không đủ. Xác minh dòng điện và điện áp định mức của động cơ, dòng điện đầu ra liên tục của biến tần, khả năng quá tải, định mức nhiệm vụ và điều kiện vận hành trước khi xác nhận tính tương thích.
Các ứng dụng tiềm năng bao gồm máy bơm công nghiệp, quạt, máy thổi, băng tải, máy trộn và máy nén tương thích. Sự phù hợp phụ thuộc vào thông số kỹ thuật của động cơ, đặc tính tải, mô-men xoắn yêu cầu và khả năng của bộ truyền động được chọn.
Nó có thể giảm mức tiêu thụ năng lượng trong các ứng dụng có tốc độ thay đổi phù hợp, đặc biệt khi nhu cầu bơm hoặc quạt thay đổi theo thời gian. Mức tiết kiệm thực tế phụ thuộc vào đặc điểm tải, thiết kế hệ thống, số giờ vận hành, tổn thất truyền động và chiến lược điều khiển.
Điện áp yêu cầu tùy thuộc vào mẫu sản phẩm cụ thể và hệ thống điện khu vực. Xác nhận điện áp, pha và tần số nguồn dựa trên bảng dữ liệu của nhà sản xuất thay vì giả sử tất cả các ổ đĩa 75kW đều có chung cấu hình điện.
Không phải mọi ứng dụng đều yêu cầu một. Có thể cần đến điện trở hãm hoặc giải pháp phanh khác khi tải có quán tính cao, cần giảm tốc nhanh hoặc trả lại năng lượng đáng kể cho bộ truyền động. Xác nhận tính tương thích và kích thước với nhà sản xuất.
Đánh giá tài liệu kỹ thuật của nhà cung cấp, sự phù hợp của sản phẩm, quy trình chất lượng, khả năng hỗ trợ, điều kiện bảo hành, sắp xếp giao hàng và khả năng làm rõ các yêu cầu ứng dụng. Yêu cầu thông số kỹ thuật mô hình chính xác trước khi đặt hàng.
Chuẩn bị dữ liệu bảng tên động cơ, điện áp cung cấp, loại ứng dụng, yêu cầu quá tải, chức năng điều khiển, môi trường lắp đặt, số lượng và điểm đến giao hàng. Những chi tiết này giúp nhà cung cấp đánh giá cấu hình ổ đĩa phù hợp.
